Temelji zanesljive hišne elektrike

Električna inštalacija je skrita osnova vsake hiše, vendar njene napake hitro postanejo zelo vidne. Na prvi pogled enostavna napeljava v resnici zahteva premišljeno načrtovanje, pravilno izbiro materialov in strokovno izvedbo. Na kaj moramo biti posebej pozorni, da zagotovimo varnost, zanesljivost in dolgoročno brezskrbno uporabo?

Celotna elektroinštalacija v hiši je sistem, ki mora več desetletij istočasno prenašati obremenitve, preživeti kratkotrajne napake, zdržati vpliv vlage, toplote, prahu in mehanskih obremenitev, preprečevati nastanek požara ter uporabnike varovati pred električnim udarom.
Investitor, ki hišo gradi ali obnavlja, naredi eno največjih napak takrat, ko elektriko razume kot zaključno obrt, ki pride na vrsto tik pred beljenjem, v resnici pa je pravilna elektroinštalacija ena od temeljnih konstrukcij varnosti in uporabnosti stavbe. Veljavni tehnični predpisi zato nanjo ne gledajo kot na skupek posameznih elementov, temveč kot na električno zaključeno celoto, ki jo je potrebno pravilno zasnovati, pregledati in preveriti.
Prav zato si moramo že na začetku postaviti pravilno izhodišče. Dobra elektroinštalacija ni nujno najdražja, še manj pa je nujno najbolj zapletena. Dobra je tista, ki je načrtovana glede na dejanski način bivanja, je usklajena z ozemljitvijo, zaščito pred prenapetostmi in po potrebi tudi z zaščito pred delovanjem strele, je izvedena iz materialov z dokazljivimi lastnostmi, po izvedbi pa je tudi vizualno pregledana, preizkušena in izmerjena. Slaba inštalacija na drugi strani pogosto dolgo deluje navidez brezhibno. Luči svetijo, aparati se vključujejo, stikalo “drži”. Težava je v tem, da se skrita napaka pogosto pokaže šele takrat, ko se spoj zrahlja, ko se vodnik začne pregrevati, ko zaradi nepravilne zaščite ob okvari ne pride do pravočasnega odklopa ali ko prenapetost poškoduje elektroniko.
Lastnik hiše naj zato elektrike nikoli ne razume kot nekaj samoumevnega. Tako kot streha ščiti pred dežjem in temelji nosijo hišo, mora električni sistem neopazno in zanesljivo opravljati svojo nalogo. To v praksi pomeni, da moramo pri novogradnji zahtevati projektno logiko in ne improvizacije, pri starejši hiši pa moramo znati prepoznati trenutek, ko menjava nekaj vidnih elementov ne zadošča več. Pogosto se zgodi, da je hiša navzven lepo obnovljena, v steni pa ostane stara zasnova z dotrajanimi spoji, pomanjkljivo zaščito, nezadostnim številom tokokrogov ali napačno urejeno ločitvijo vodnikov. Takšna hiša je estetsko obnovljena, tehnično pa ostane v prejšnjem desetletju.
Pomembno je tudi, da jasno ločimo med osnovnim uporabniškim ravnanjem in strokovnim elektro delom. Predpisi dopuščajo, da lahko lastnik v enostanovanjski hiši pri določenih pogojih opravlja vizualni pregled in osnovno vzdrževanje, vendar to nikakor ne pomeni, da sme samostojno spreminjati razdelilnik, dodajati novih tokokrogov, posegati v spojna mesta ali sklepati o varnosti brez ustreznih preskusov in meritev. Tudi starejši uradni varnostni priročniki za hišne elektro nevarnosti opozarjajo, da iskanje in odpravljanje napak v hišni napeljavi ni delo za nepoučeno osebo. Elektroinštalacija v hiši ni področje, kjer bi bila improvizacija sprejemljiva, saj se lahko navidez majhna napaka spremeni v velik požarni ali udarni rizik.

Kot prvo je potrebno načrtovanje

Pravilna izvedba elektroinštalacije v novogradnji se ne začne z vrtanjem odprtin za doze, temveč z razmislekom o tem, kako bo hiša v resnici živela. Ko načrtujemo hišo, ne načrtujemo le stanja ob vselitvi, temveč tudi prihodnje rabe. To pomeni, da moramo predvideti, kje bodo večji porabniki, koliko bo razsvetljavnih mest, kje bodo delovne površine, kakšne bodo potrebe v tehničnem prostoru, na podstrešju, v garaži, na terasi in ob vhodu. Elektroinštalacija, ki je načrtovana samo za trenutni seznam aparatov, je pogosto zastarela že ob prvi resnejši spremembi v gospodinjstvu. Sodobna hiša potrebuje pregledno razdeljene tokokroge, dovolj priključnih mest, možnost poznejših dopolnitev in razumno rezervo v razdelilniku. To ni razkošje, temveč del skrbnega projektiranja in varne uporabe skozi celotno življenjsko dobo stavbe.
Na začetku moramo določiti tudi logiko tokokrogov. V hiši ne smemo dopustiti, da bi bila vsa poraba naložena na nekaj široko zastavljenih vej brez prave preglednosti. Tokokroge smiselno razdelimo po namenu in prostoru, saj s tem dosežemo dve pomembni stvari. Prvič, obremenitev porazdelimo. Drugič, ob okvari ali servisnem posegu ni brez napajanja cela hiša. Predpisi zahtevajo, da je zaščitna naprava za zaščito pred električnim udarom v sistemu TN priključena na začetku vsakega tokokroga in tudi tam, kjer se zmanjša prerez vodnika, kar pomeni, da projektant ne sme razmišljati o hiši kot o eni sami “električni cevi”, ampak kot o jasno členjenem sistemu. Dobra delitev tokokrogov zato ni zgolj stvar udobja, ampak neposredno vpliva na varnost, preglednost in poznejšo sanacijo.
V isti fazi moramo rešiti tudi vprašanje ozemljitve in zaščitnega sistema. Lastnik hiše pogosto ne razmišlja o tem, ali je napajalni sistem zasnovan kot TN-C-S ali TT, vendar ravno od tega izhaja način ločevanja vodnikov, izvedba zbiralk, glavna izenačitev potencialov in logika zaščite pred okvaro. Posebej pomembno je pravilo, da se zaščitni in nevtralni vodnik po ločitvi ne smeta nikjer več združiti. Pri sistemu TT pa morata biti zaščitna in obratovalna ozemljitev ločeni. To nista podrobnosti za študij elektrotehnike, temveč pravili, ki odločata o tem, ali bo zaščita ob okvari delovala pravilno ali pa bomo v hiši ustvarili nevarne pogoje, čeprav bo vse na videz “delovalo”.
Posebno pozornost moramo nameniti ozemljitvi in preglednosti njegove izvedbe. Pri novogradnji je pravilna izvedba ozemljitve časovno občutljiva naloga, ker se določeni deli po betoniranju ali zasutju ne dajo več zanesljivo pregledati. Zato je predvideno, da je preglednik prisoten že na začetku gradnje, ko se preverja namestitev ozemljitve pred zalivanjem v beton ali pred zasutjem, in naj bi spremljal tudi druge gradbene faze, ki pozneje vplivajo na nepreverljivo pravilnost izvedbe. Če v tej fazi naredimo napako, jo pozneje popravljamo težko, drago in z omejenim dostopom. Kdor želi prihraniti pri tej fazi, pogosto samo odloži strošek v prihodnost in ga takrat praviloma večkratno poveča.
Načrtovanje vključuje tudi glavno izenačitev potencialov. Ta se izvede z galvansko povezavo vseh tujih prevodnih delov, ki ne pripadajo tokokrogom električne inštalacije, med seboj in z zaščitno ozemljitvijo. Sem sodijo cevi in podobne kovinske konstrukcije v stavbi ter kovinski deli konstrukcij, ogrevanja in klimatizacije. Posamezni vodniki za glavno izenačitev potencialov morajo biti spojeni na glavno ozemljitveno zbiralko, ta pa mora imeti jasno označene sponke. Preprosto povedano: hiša ne sme biti skupek ločenih kovinskih “otokov”, med katerimi se ob okvari ali streli lahko pojavljajo nevarne razlike potencialov.
V resnem projektu ne smemo pozabiti niti na prenapetostno zaščito. Sodobna hiša ni več hiša z nekaj lučmi in hladilnikom, temveč skupek občutljivih elektronskih naprav, krmilnikov ogrevanja, komunikacijskih povezav, prezračevalnih sistemov in druge opreme, ki jo kratkotrajne prenapetosti lahko poškodujejo že brez vidnega katastrofalnega dogodka. Tehnična smernica za zaščito pred delovanjem strele zato poudarja povezovanje vodnikov in oskrbovalnih vodov na ozemljitveni sistem stavbe ter obvezno namestitev prenapetostnih zaščitnih naprav ob vhodu priključnih napajalnih vodov v omaro, pri čemer morajo biti povezave kratke in pravilno vodene.
Vsak dober načrt mora biti hkrati tudi uporaben dokument za kasnejšo uporabo in vdrževanje hiše. To pomeni, da ne zadostuje, da so na papirju narisane samo grobe poti vodnikov. Dokumentacija in podatki o izvedenem stanju morajo omogočati, da tudi čez leta vemo, kateri tokokrog napaja posamezni del hiše, kje potekajo glavne trase, kako je zasnovan razdelilnik in kateri zaščitni elementi pripadajo posameznim vejam. Vizualni pregled namreč izrecno preverja obstoj projekta oziroma pisnih in grafičnih informacij o izvedenem stanju, obstoj dokumentov o skladnosti vgrajene opreme ter prepoznavanje tokokrogov, varovalk, stikal, sponk in druge opreme. Brez tega je vsaka poznejša sanacija počasnejša, dražja in bolj invazivna.

Izvedba v novogradnji

Ko je načrt izdelan, se prava kakovost pokaže v zaporedju izvedbe. Pri hišni elektroinštalaciji vrstni red ni podrobnost, temveč pogoj za varen rezultat. Najprej moramo ustrezno izvesti ozemljilo oziroma ozemljitveni sistem in ga pred betoniranjem ali zasutjem pregledati. Nato sledijo priprava prebojev, položaj omaric, razdelitev tras, namestitev cevi, doz in drugih elementov, ki bodo kasneje vodili ali nosili vodnike. Šele po tej fazi pride na vrsto vlečenje kablov oziroma vodnikov. Če vrstni red zamenjamo, če se trase naknadno prilagajajo zaradi drugih obrti ali če se priključna mesta določajo šele na terenu brez jasne logike, elektroinštalacija hitro postane kombinacija kompromisov. Takšen sistem je lahko navzven skrit, tehnično pa slabo obvladljiv.
Pri polaganju cevi moramo razumeti njihov pravi namen. Cev ni namenjena samo temu, da skrije vodnik v steni, ampak temu, da vodnike zaščiti in ureja. Mednarodni standardi za cevne sisteme določajo zahteve in preskuse za zaščito in upravljanje izoliranih vodnikov in kablov v električnih inštalacijah, posebej pa ločijo med togimi, upogljivimi in drugimi vrstami cevi. To v praksi pomeni, da kakovostna cev ni zamenljiva s katero koli drugo plastiko, ki je “na videz podobna”. Cev mora zdržati obremenitve na mestu vgradnje, ohraniti prehodnost in omogočiti pravilno vlečenje kablov. Slaba cev se rada stisne, poči, zapre v preostrem loku ali pa že med gradnjo izgubi obliko, zaradi česar kasneje dodatni kabli sploh ne gredo več skozi.
Enako velja za doze. Doza ni le mesto, kjer se naredi spoj, temveč gradbeni in elektro element, ki mora po vgradnji ohraniti obliko, omogočati pritrditev opreme, prenesti mehanske vplive pri montaži in ohraniti dovolj prostora za pravilno urejene priključke. Standardi za hišne doze in ohišja izrecno določajo, da gre za elemente, namenjene gospodinjskim in podobnim fiksnim inštalacijam, pri ohišjih za zaščitne naprave pa tudi potrebo po zadostnem prostoru za montažo in priključitev dodatkov. Kdor uporablja slabe ali premajhne doze, monterja skoraj prisili v tesne zavoje, nepotrebno stiskanje spojev in obremenjevanje priključkov. Dobra doza pa omogoča urejen potek vodnikov in servisni dostop, kar se najbolj pokaže šele po letih uporabe.
Ko pride na vrsto izbira in vgradnja kablov oziroma vodnikov, moramo biti še posebej previdni. Prerez vodnika ni stvar navade, temveč rezultat projektne presoje glede predvidene obremenitve, zaščite, poteka tokokroga in dopustnega padca napetosti. Že pri preverjanju ustreznosti izvedene inštalacije je potrebno meriti padec napetosti med razdelilnikom in najbolj oddaljeno točko tokokroga, kar pove veliko o tem, ali je bil sistem pravilno zasnovan. Poleg tega tehnični standardi za prevodnike določajo nominalne prereze in električne lastnosti vodnikov. Dobro izvedena hišna inštalacija zato ne nastane iz poljubnih kablov, ampak iz vodnikov z jasnimi oznakami, znanim materialom, ustreznim prerezom in preverljivo sledljivostjo.
Pri izbiri kablov moramo misliti tudi na njihovo obnašanje v požaru in na skladnost z zahtevami za gradbene proizvode. Evropska pravila za gradbene proizvode določajo harmonizirana pravila za dajanje takšnih proizvodov na trg, deklaracijo lastnosti in oznako CE, za kable za splošno uporabo v gradbenih delih pa je pomemben tudi harmonizirani standard za odziv na ogenj. Za lastnika hiše je iz tega mogoče izpeljati preprosto pravilo: kabel ne sme biti kupljen po načelu “videti je podoben”, ampak mora imeti jasno označeno identiteto, dokazljivo skladnost in znane lastnosti. Tako se zmanjšuje tveganje, da vgrajujemo material neznanega porekla, neustrezne požarne odzivnosti ali nezanesljivo deklariranih električnih lastnosti.
Posebna pozornost pripada kopalnici in prostoru s prho ali kadjo. Tam ne zadošča splošna logika “suho je, torej bo v redu”. Takšen prostor je obravnavan po conah, glede na katere se določijo zaščita pred električnim udarom, dodatna izenačitev potencialov in izbira ter postavitev opreme. Izvesti moramo dodatno izenačitev potencialov s povezavo hkrati dosegljivih izpostavljenih in tujih prevodnih delov, med drugim kovinskih cevi in drugih kovinskih cevovodnih ter prezračevalnih sistemov. V conah 0, 1 in 2 ne sme biti razdelilnih doz in stikalnih aparatov. Ta pravila niso pretirana previdnost, ampak neposreden odziv na povečano nevarnost v prostoru, kjer je telo bolj prevodno, stik z zemljo lažji, vlaga pa večja.
Zaključek izvedbe ni trenutek, ko zasveti prva luč. Zaključek je šele takrat, ko je celotna inštalacija pregledana, preskušena in izmerjena. Vizualni pregled med drugim preveri obstoj dokumentacije, skladnost vgrajene opreme, ukrepe za zaščito pred širjenjem ognja in termičnimi vplivi, pravilnost izbire in nastavitve zaščitnih naprav, pravilno namestitev prenapetostnih odvodnikov, prepoznavanje tokokrogov, označevanje nevtralnega in zaščitnega vodnika, pravilno izvedbo ozemljitve in glavne ter dodatne izenačitve potencialov ter dostopnost za upravljanje in vzdrževanje. Šele nato pridejo na vrsto preskusi neprekinjenosti, funkcionalni preskusi in meritve izolacijske upornosti, impedance okvarne zanke, padca napetosti in delovanja zaščitnih naprav na preostali tok. Hiša, ki tega ni prestala, ni strokovno dokončana.

Notranja elektro omarica

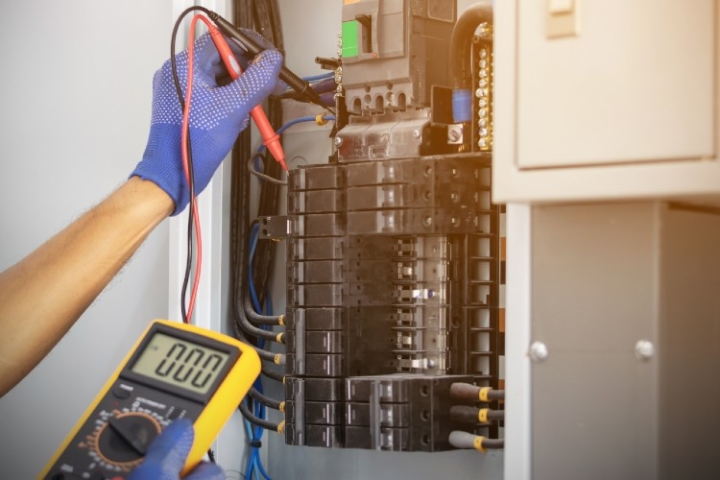

Če bi morali v hiši pokazati en sam element, po katerem lahko hitro ocenimo, ali je bila elektroinštalacija zasnovana resno ali improvizirano, bi to bila notranja elektro omarica. Tu sistem neha biti skrit v zidu in postane tehnično berljiv. Dober razdelilnik govori sam zase: tokokrogi so jasno označeni, elementi niso natlačeni, vodniki so urejeni, ločitev zaščitnih in nevtralnih vodnikov je logična, zaščitne naprave so razumljivo razporejene, v omarici pa je dovolj prostora za vzdrževanje in poznejše dopolnitve. Vizualni pregled zato posebej poudarja ustreznost razdelilnika, vključno z ožičenjem, skladno s standardi za nizkonapetostne sestave, ter dostopnost in razpoložljivost prostora za upravljanje in vzdrževanje.
Elektro omarica naj bo v hiši nameščena na takšnem mestu, kjer je zagotovljeno enostavno upravljanje elementov v njej. To pomeni, da jo ne obravnavamo kot kos elektro opreme, ki jo lahko stisnemo v prvi prosti kot ali jo zakrijemo za težko dostopno opremo. Ker je ohišje za zaščitne elemente prav tako tehnični proizvod s svojimi zahtevami, ni vseeno, ali je omarica dovolj velika, mehansko primerna in predvidena za gospodinjske fiksne inštalacije z razumno skupno obremenitvijo. Kjer je omarica pretesna, se povečata nepreglednost in možnost slabih priključkov, servis pa postane tvegan poseg.
Kar zadeva logiko vezave, vsebina omarice nikoli ne sme nastajati po občutku. Vstopni vod hiše pride na glavno stikalno oziroma ločilno točko, sistem pa mora biti nato razporejen tako, da je vsak tokokrog zaščiten na začetku in jasno prepoznaven. Prenapetostno zaščito montiramo ob vhodu priključnih napajalnih vodov v omaro, pri čemer morajo biti povezave kratke, skupna dolžina posameznih povezav pa ne sme presegati 50 centimetrov. Zaščitni in nevtralni vodniki morajo imeti v stikalnih napravah posebne sponke, pri sistemu TN-C-S pa velja jasno pravilo, da se zaščitni in nevtralni vodnik po ločitvi nikjer več ne smeta združiti.
Pri hišni elektro omarici moramo razumeti ločene vloge posameznih njenih zaščitnih elementov. Inštalacijski odklopnik varuje tokokrog pred preobremenitvijo in kratkim stikom. Zaščitna naprava na preostali tok, ki jo v vsakdanjem govoru pogosto še vedno imenujemo FID, dopolnjuje zaščito pred električnim udarom in zaznava uhajanje toka. Prenapetostna zaščita blaži učinke prehodnih prenapetosti. Nobeden od teh elementov ne more nadomestiti drugega. Če je omarica opremljena samo z enim delom zaščitne logike, hiša ni celovito varovana.
Za uporabnika je zelo pomembna tudi preglednost delovanja. Razdelilnik mora biti označen tako, da je posamezni tokokrog takoj prepoznaven. Predpisi na vizualnem pregledu izrecno preverjajo obstoj shem, opozorilnih tablic ali podobnih informacij ter prepoznavanje tokokrogov, varovalk, stikal, sponk in druge opreme. Zakaj je to za lastnika tako pomembno? Zato, ker je vsaka prihodnja napaka najprej logistični problem, šele nato električni. Če ponoči izpade samo del hiše, če je potrebno zaradi servisa odklopiti zgolj en tokokrog ali če se po posegu preverja pravilnost meritev, jasna označitev prihrani čas, zmanjša možnost napačnega odklopa in pomaga ohraniti obvladljivost celotnega sistema.
Kakovost elektro omarice se čez leta pokaže v podrobnostih, ki pravzaprav niso podrobnosti. Dober priključni material omogoča čvrst, trajen in jasno viden stik. Ohišje in notranja oprema zdržita normalne temperaturne vplive, mehanske obremenitve pri servisiranju in večkratno odpiranje. V čvrsti omarici elementi ne “plavajo”, priključki ne delujejo mehko in pokrov se ne zvija. Manj kakovostna omarica nasprotno sili v tesne krivine, neudobne priklope in težavno poznejše dopolnjevanje, kar dolgoročno slabša tako varnost kot servisnost.

Kakovost elektro materiala

Ko govorimo o kakovostnem elektromaterialu, veliko ljudi najprej pomisli na videz stikal in vtičnic. Toda resnična kakovost se skriva bistveno globlje. Vidimo jo v prevodniku, ki ima deklariran prerez in električne lastnosti, v izolaciji, ki ne razpoka prezgodaj, v cevi, ki se med vgradnjo ne zmečka, v dozi, ki drži obliko, v razdelilniku, ki premore dovolj prostora in ustrezne oznake, ter v zaščitni napravi, katere nazivni podatki niso le natisnjena številka brez realne vsebine. Če povemo preprosto: kakovosten material je tisti, katerega lastnosti so preverljive, katerega namen uporabe je jasen in katerega obnašanje skozi čas ni prepuščeno ugibanju. To izhaja neposredno iz pravil o deklaraciji lastnosti, označevanju CE ter zahtev po dokumentih o skladnosti vgrajene opreme.
Pri kablih in vodnikih se kakovost začne pri osnovi. Standardi za prevodnike določajo nominalne prereze, velikosti žic in odporne vrednosti vodnikov za električne kable, kar je ključno zato, ker napačen ali navidezno “samo malo” premajhen prerez pomeni večji padec napetosti, večje segrevanje in slabšo robustnost. Poleg tega mora biti kabel kot proizvod ustrezno označen, njegova uporaba pa skladna z okoljem, v katerem bo vgrajen. Kakovosten kabel zato ni samo “bakren”, temveč je pravilnega prereza, ustrezne konstrukcije, zanesljivega izvora in namenjen konkretni vrsti vgradnje. Manj kakovosten oziroma nejasno deklariran kabel pa prinaša negotovost ravno tam, kjer si je ne smemo privoščiti: v nevidnem delu hiše, ki mora desetletja prenašati isti tok brez nevarnega segrevanja.
Pri kablih moramo misliti tudi na požarno varnost. Evropski okvir za gradbene proizvode omogoča primerjavo njihovega delovanja glede bistvenih lastnosti, pri gradbenih kablih pa je pomemben tudi standard za kable, ki so v gradbenih delih podvrženi zahtevam glede odziva na ogenj. To pomeni, da je kakovosten kabel tudi tisti, pri katerem imamo jasno informacijo o njegovi deklarirani požarni odzivnosti in spremljajoči dokumentaciji. Razlika med boljšim in slabšim materialom se zato ne pokaže samo pri montaži, ampak tudi v tem, kako se kabel vede, če pride do povišane temperature ali požara.
Podobno velja za cevi. Standardi za cevi ne obstajajo zato, da bi elektro delo zapletali, temveč zato, ker mora cev kable varovati in urejati v različnih pogojih vgradnje. Pri togih ceveh so določene posebne zahteve, pri drugih vrstah pa druge, kar v praksi pomeni, da ni vseeno, ali je trasa ravna, podvržena mehanski obremenitvi, polna zavojev ali izpostavljena težjemu vlečenju. Kakovostna cev ohranja prehodnost, drži traso, dopušča pravilen radij upogiba in ne razpoka ob običajnih gradbenih obremenitvah. Manj kakovostna cev se zlahka poškoduje, se zapre v zavoju ali kasneje onemogoči dodajanje novih vodnikov. Če je cev slaba, kasnejša prilagoditev hiše pogosto pomeni nepotrebno razbijanje zidov.
Doze in ohišja so še eno področje, kjer se kakovost pokaže šele dolgoročno. Ohišja za električne dodatke so namenjena fiksnim hišnim inštalacijam, pri izpostavljenih mestih pa morajo biti izbrana tudi glede na stopnjo zaščite pred prahom in vodo ter, kjer je to potrebno, glede na mehansko odpornost. Mednarodni standard za stopnje zaščite IP določa razvrščanje odpornosti ohišij proti vdoru prahu in tekočin, standard za kodo IK pa mehansko odpornost proti zunanjim udarcem. To sta za lastnika zelo uporabni merili. V kopalnici, pralnici, garaži, zunanjem prostoru ali delavnici namreč ni dovolj, da “škatla drži”, ampak mora biti primerna za realne vplive okolja. Kakovostno ohišje je zato trdno, stabilno, pravilno označeno in za resnični prostor tudi ustrezno izbrano.
Pri zaščitnih napravah moramo biti posebej strogi. Odklopnik in zaščitna naprava na preostali tok nista okrasna elementa, ampak varnostna aparata. Delovati morata v točno določenih mejah in ob točno določenih dogodkih. Mednarodni standardi za nizkonapetostne stikalne sestave in odklopnike zato določajo servisne pogoje, konstrukcijske zahteve, tehnične lastnosti in preverjanje delovanja takšnih naprav. Razlika med kakovostnim in manj kakovostnim materialom se tukaj ne meri po občutku ob pritisku ročice, ampak po zanesljivosti, nazivnih lastnostih, pravilni vgradnji in ustreznosti za dano okolje. Dober aparat je pravilno izbran glede na tokokrog, prekinilno sposobnost in način uporabe. Slab ali napačno izbran aparat pa lahko izklaplja po nepotrebnem, še huje pa je, če ob realni napaki ne izklopi pravočasno.

Staranje električne inštalacije

Vedeti moramo, da se vsaka električna napeljava z leti stara. Tudi če je bila ob vgradnji narejena pravilno, jo sčasoma obremenijo temperaturni cikli, vklopi močnejših porabnikov, mehanski premiki pri prenovah, korozija, vlaga, oksidacija kontaktov, staranje plastike in številni naknadni posegi. Še hitreje pa se starajo sistemi, ki že v osnovi niso bili dobro zasnovani. Varnostni priročniki za hišne elektro nevarnosti opozarjajo, da se električni sistemi obrabljajo in da jih ne smemo jemati za samoumevne, saj jih je potrebno redno preverjati in popraviti, ko se pokažejo težave. Ta misel je za lastnika hiše bistvena: staranje napeljave ni možnost, ampak dejstvo.
Pri sanaciji moramo zato vedno najprej raziskati vzrok in obseg težave. Menjava ene vtičnice lahko odpravi zgolj posledico na koncu verige, čeprav je pravi problem drugje: v zrahljanem spoju, preobremenjenem tokokrogu, napačno izbranem zaščitnem elementu ali degradiranem vodniku v bližnji dozi. Zelo pomembno opozorilo pri takšnih primerih je, da nikoli ne povečujemo nadtokovne zaščite zato, ker se tokokrog pogosto izklopi. V starejših smernicah za hišne nevarnosti je izrecno zapisano, naj ne zamenjamo pregorele varovalke ali izklapljajočega odklopnika z večjim nazivom, ampak naj težavo odpravi usposobljen strokovnjak. Če zaščita pogosto deluje, nam s tem praviloma sporoča, da je v tokokrogu okvara, preobremenitev ali napaka zasnove.
Zelo značilna težava starejših hiš so slabi spoji. Vsak spoj je po električni logiki mesto tveganja, saj se prav tam ob povišani prehodni upornosti sprošča toplota. To velja za spoj v dozi, za priključek v vtičnici, za stik v stikalu in za priključne točke v razdelilniku. Uradni opozorilni znaki so precej jasni: tople pokrovne ploščice vtičnic ali stikal, vonj po pregoreli plastiki, utripanje luči brez jasnega zunanjega razloga, vidno iskrenje, brnenje in razbarvanje opreme. Tudi navidez “mehka” vtičnica, v kateri vtikač ne drži več čvrsto, lahko pomeni ohlapen in pregrevajoč stik. Kdor takšen znak opazi, naj težave ne normalizira, ampak jo razume kot opozorilo, da se v steni lahko dogaja nekaj bistveno resnejšega od obrabljenega pokrova.
Pri starejših hišah je pogosta tudi težava zastarele zasnove. Dvožilna izvedba z ničenjem, pomanjkanje zaščite na preostali tok, neustrezna ozemljitev, premajhno število tokokrogov in stari razdelilniki so znaki, da sistem ne sledi več današnji obremenitvi in današnjim varnostnim pričakovanjem. Predpisi zato za dvožilne izvedbe z ničenjem določajo strožji najdaljši rok rednega preverjanja kot za manj zahtevne sodobnejše hišne instalacije.
Posebno poglavje v sanacijah predstavljajo aluminijasti vodniki v vejah hišnega omrežja. Na priključnih mestih se takšne povezave lahko z uporabo zrahljajo, izgubijo dober stik in začnejo pregrevati. Opozorilni znaki so enaki kot pri slabih spojih, zato jih je potrebno razumeti kot resno tveganje za pregrevanje in okvaro sistema. Strokovna priporočila poudarjajo, da naj takšne sisteme oceni usposobljen strokovnjak, trajna sanacija pa mora biti zanesljiva in ne začasna. Pri obsežnejših starejših sistemih je popolna zamenjava vejne napeljave pogosto najboljša tehnična rešitev, čeprav ni vedno najcenejša.
Drug znak, da hiša potrebuje resnejšo sanacijo, je neurejena ali napačna vloga zaščitnega vodnika in izenačitve potencialov. V starejših objektih včasih najdemo nestrokovne “rešitve”, pri katerih je kdo zaščito skušal rešiti kar prek kovinske cevi ali drugega bližnjega kovinskega dela. Tovrstne rešitve niso dopustne. Tehnična smernica izrecno poudarja, da se vodovodne cevi, plinske cevi in podobni kovinski deli ne smejo uporabljati kot zaščitni vodnik. Njihovo mesto je v pravilno izvedeni glavni oziroma dodatni izenačitvi potencialov, ne pa kot nadomestek za manjkajoč ali slabo izveden zaščitni sistem.
Pravilna sanacija je vedno postopek in ne enkraten poseg brez diagnoze. Najprej sledi vizualni pregled, nato preskusi in meritve, nato ocena, ali inštalacija kot celota ustreza. Če pregled pokaže negativno oceno, je potrebno neustreznosti odpraviti in preverjanje ponoviti, dokler sistem ne doseže pozitivne ocene. Pri hiši to včasih pomeni lokalno popravilo ene poškodovane veje, včasih pa delno ali popolno prenovo. Predpisi ob tem jasno določajo še eno pomembno pravilo: po spremembah, rekonstrukcijah in popravilih dela električnega sistema je potrebno preveriti vse električne inštalacije, ki so priključene na isti razdelilnik, da se ugotovi pravilnost in varnost tudi v tistem delu celote, ki ga nismo neposredno preurejali. Prav zato resna sanacija nikoli ni samo zamenjava enega kosa materiala.
Ko se lotimo konkretne obnove, moramo biti pozorni tudi na pravilno zaščito pri prehodih med starim in novim delom sistema. Če se na neki točki zmanjša prerez vodnika, mora biti to mesto ustrezno zaščiteno, sicer bo večji zaščitni element še vedno varoval debelejši del tokokroga, tanjši del pa lahko ostane neustrezno zaščiten. To je tipična napaka pri “delnih” domačih predelavah, ko se iz starega tokokroga potegne nova veja do dodatne vtičnice, pri tem pa nihče ne preveri, ali zaščita še vedno ustreza najšibkejšemu delu verige. Strokovna sanacija pomeni, da vedno gledamo celotno električno logiko in ne samo točke, kjer je bilo fizično nekaj dodano.

Potrebni so redni pregledi

Ko je elektroinštalacija varno izvedena ali strokovno sanirana, se naša odgovornost ne konča. Inštalacija potrebuje vzdrževanje, redne preglede in trezen odnos uporabnika. To ne pomeni, da moramo nenehno nekaj popravljati, pomeni pa, da ne smemo spregledati opozorilnih znakov in ne smemo dopustiti, da manjša odstopanja postanejo novo normalno stanje.
Dober lastnik hiše zato redno pogleda vidne dele inštalacije, vendar ne posega v dele, ki zahtevajo odpiranje pod napetostjo ali strokovno demontažo. Pogleda, ali so oznake v razdelilniku še čitljive, ali je kateri element spremenil barvo, ali so na pokrovih vtičnic in stikal sledovi pregretja, ali se pri uporabi pojavljajo nenavadni zvoki, ali so vidni ozemljitveni priključki nepoškodovani in ali so zaščitni elementi trdno pritrjeni. Če ima hiša zaščitne naprave na preostali tok, je smiselno tudi redno preverjanje njihove osnovne funkcije s tipko za testiranje, saj strokovna priporočila poudarjajo, da morajo biti takšne naprave redno preizkušene in da jih moramo, če ne delujejo, odstraniti iz uporabe oziroma jih dati v strokovni pregled.
Pri rednih strokovnih pregledih se seveda ne ustavimo pri pogledu. Pregled vključuje vizualni del, preskuse, meritve in zapisnik. Preveri se dokumentacija, izbira opreme, zaščita pred ognjem in toplotnimi vplivi, pravilnost zaščitnih naprav, zaščita pred prenapetostmi, označevanje tokokrogov, razdelilnik, zaščita pred električnim udarom, ozemljitev, glavna in dodatna izenačitev potencialov. Nato sledijo preskusi neprekinjenosti zaščitnih in izenačevalnih vodnikov, delovanja zaščite s samodejnim odklopom, funkcionalnosti naprav in delovanja RCD, za tem pa še meritve izolacijske upornosti, impedance okvarne zanke, padca napetosti, pravilnosti delovanja zaščitnih naprav in drugih zahtevanih parametrov. Zapisnik mora biti dovolj jasen, da je iz njega mogoče ugotoviti stanje za vsak tokokrog oziroma skupino porabnikov in da je preverjanje mogoče na enak način ponoviti tudi pozneje.
Za hišo je pomembno tudi vprašanje, kdaj je redni pregled obvezen oziroma smiseln. Za manj zahtevne električne inštalacije velja pri nas najdaljši rok rednega preverjanja 16 let. Za stavbe ali zaključene celote z dvožilno izvedbo z ničenjem in samodejnim odklopom napajanja je rok strožji in ne sme biti daljši od 8 let. Izredno preverjanje pa je potrebno opraviti po poškodbah, popravilih in posegih, vključno z obnovo električnih inštalacij, ter po priključitvi novih vgrajenih fotovoltaičnih naprav, ki vplivajo na varnost. Če je hiša starejša in dolgo ni bila pregledana, je že samo njena starost tehten razlog, da ne čakamo na skrajni rok, ampak strokovni pregled opravimo prej. Varnostne študije stanovanjskih požarov so namreč pokazale, da bi bilo veliko resnih požarov mogoče zaznati že z običajnim električnim pregledom.

pripravil: M.A.
