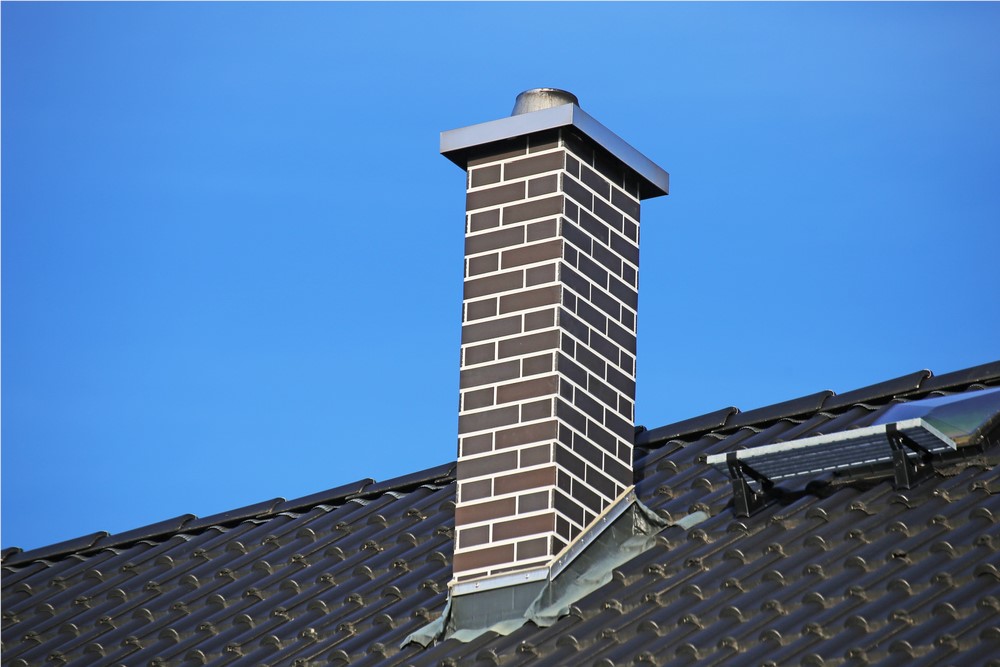

Dimnik brez napak in skrbi
Nov dimnik ni le zaključek strehe, temveč ključni element varnosti, učinkovitosti in udobja bivanja. S pravilnim načrtovanjem, izbiro materialov in strokovno izvedbo preprečimo nevarnosti ter zagotovimo optimalno delovanje kurilne naprave. Premišljena odločitev danes pomeni zanesljivo in varno delovanje dimnika za desetletja vnaprej.
Ko pri hiši načrtujemo nov dimnik, v resnici ne načrtujemo le poti za odvod dima, temveč celoten varnostni in gradbeni sistem. Dimnik mora zanesljivo odvesti produkte zgorevanja v zunanji zrak, pri tem ostati plinotesen, odporen proti toplotnim obremenitvam, vlagi in kondenzatu ter hkrati delovati v popolnem soglasju s kurilno napravo. Prav zato dober dimnik nikoli ni “dodatek”, ki ga izberemo na koncu, ampak del osnovne tehnične zasnove hiše. Sodobni predpisi in standardi dimnik obravnavajo kot element, ki je neločljivo povezan s kuriščem, dovodom zgorevalnega zraka, povezovalnim dimovodom in samo stavbo. Današnja zahteva po dobrem dimniku je celo večja kot nekoč. Razlog ni v tem, da bi bile sodobne kurilne naprave nujno “nevarnejše”, temveč v tem, da delujejo drugače. Visok izkoristek pomeni, da naprava iz goriva pobere več toplote, posledica pa je nižja temperatura dimnih plinov. Uradne tehnične smernice zato izrecno opozarjajo, da so pri sodobnih visoko učinkovitih napravah dimni plini zelo hladni in da prav to povzroča kondenzacijo, material dimnika pa mora takšne agresivne razmere zdržati. Pri kondenzacijskih plinskih napravah lahko temperatura dimnih plinov pade pod 100 °C, pri najučinkovitejšem obratovanju tudi precej nižje, zato dimnik, ki je bil nekoč še sprejemljiv, danes pogosto ni več ustrezen. Za lastnika hiše je pomembno še nekaj zelo praktičnega: v Sloveniji nova ali rekonstruirana mala kurilna naprava ne sme začeti obratovati brez prvega pregleda in pozitivnega zapisnika. Pri prvem pregledu se preverja, ali pri normalni uporabi ni nevarnosti za požar, za zastrupitev z ogljikovim oksidom in ali so naprave pravilno vgrajene za neoporečno delovanje. To pomeni, da improvizacija pri dimniku ni samo tehnična napaka, ampak lahko že na samem začetku onemogoči zakonito in varno uporabo novega ogrevalnega sistema. Iz tega sledi temeljno pravilo, ki bi ga morali pri hiši vedno upoštevati: najprej določimo kurilno napravo oziroma vsaj njene tehnične zahteve, šele nato izberemo dimnik. Če vrstni red obrnemo, zelo hitro dobimo dimnik, ki je previsok ali prenizek, preozek ali preširok, prehladen za izbrano napravo, brez urejenega odvoda kondenzata ali brez pravilno rešenih odmikov od gorljivih materialov. Dober dimnik je torej rezultat projektne logike, ne pa zgolj izbrane cevi ali lepega zaključka nad streho.
Izbira kurilne naprave
Prvi podatek, brez katerega dimnika sploh ne moremo pravilno izbrati, je tip kurilne naprave. Standard SIST EN 15287 je danes razdeljen tako, da posebej obravnava dimnike za naprave, ki niso neodvisne od zraka v prostoru, in posebej dimnike ter povezovalne dimovode za naprave, ki delujejo neodvisno od zraka v prostoru. To ni le terminološka razlika. Od nje je odvisno, ali bo dimnik deloval v klasičnem podtlačnem režimu z zajemom zraka iz prostora ali kot del zaprtega sistema z ločenim dovodom zraka in drugačnimi tlačnimi razmerami. Kadar ta osnovna razlika ni jasno določena že v projektu, je ogrožen ves nadaljnji postopek izbire dimniškega sistema. Takoj za tipom naprave pride na vrsto gorivo. Dimnik za drva, sekance ali pelete mora biti obravnavan predvsem z vidika višjih temperatur, nalaganja saj in možnosti dimniškega požara, medtem ko sta pri sodobnih plinskih in oljnih napravah pogosto odločilni vlažno obratovanje in odpornost proti kondenzatu. Evropski standard za splošne zahteve pri dimnikih zato loči med sistemi, odpornimi proti požaru saj, in sistemi, ki niso namenjeni takšnim obremenitvam, prav tako pa razlikuje med suhim in vlažnim obratovanjem. Lastnik hiše mora zato vedeti, da “univerzalni dimnik” obstaja le v omejenem smislu: nekateri sistemi so širše uporabni, vendar je ustreznost vedno vezana na deklarirane lastnosti in na konkretno gorivo. Naslednji sklop podatkov je povezan z nazivno toplotno močjo in izkoristkom kurilne naprave. Standard SIST EN 13384 dimnika ne obravnava na pamet, temveč s termodinamičnim in fluidnodinamičnim izračunom. V njem so med ključnimi pojmi masni tok dimnih plinov, efektivna višina dimnika, vlek in tlačne izgube. V praksi to pomeni, da pri dimniku ne smemo gledati le premera priključka na peči ali kotlu, ampak tudi skupno dolžino poti dimnih plinov, potek povezovalnega dimovoda, vrsto goriva, zmogljivost naprave in način obratovanja. Učinkovita kurilna naprava z nizko temperaturo dimnih plinov na primer zahteva bolj premišljen dimnik kot starejša naprava z večjim toplotnim presežkom. Pomembno je razumeti tudi razmerje med višino stavbe in višino dimnika. Večja efektivna višina praviloma pomaga pri ustvarjanju vleka, ker je zaradi dimniškega učinka na voljo večji tlačni padec, vendar to ne pomeni, da je višji dimnik vedno boljši. Z večjo višino rasteta tudi tlačni upor in ohlajanje dimnih plinov, poleg tega pa se povečata občutljivost na veter in statična zahtevnost nadstrešnega dela. Zato je prava višina vedno rezultat izračuna in ne približka. Enako velja za presek. Prevelik dimnik pri sodobni napravi ni znak varnosti, ampak je lahko vzrok za slabši vlek in več kondenzacije, medtem ko premajhen dimnik poveča upor in lahko povzroči nestabilno delovanje kurišča. Če je v hiši predviden več kot en priključek, je potrebna še večja previdnost. Standard SIST EN 13384-2 jasno določa računske metode za dimnike, ki služijo več kot eni kurilni napravi, bodisi preko več vstopov bodisi v kaskadni ureditvi. To pomeni, da priključevanje več naprav na isto tuljavo ni stvar navade ali “izkušenega občutka”, temveč poseben projektni primer. Kadar investitor že vnaprej ve, da bo hiša v prihodnosti potrebovala dodatno kurišče, je pogosto smiselno to predvideti že v osnovni zasnovi, saj je naknadna prilagoditev lahko bistveno zahtevnejša in dražja.
Materiali in oznake dimnikov
Ko primerjamo dimnike, ne smemo gledati samo materiala, ampak predvsem njegove deklarirane lastnosti. Evropska uredba o gradbenih proizvodih zahteva, da ima gradbeni proizvod, zajet v harmoniziranem standardu, izjavo o lastnostih in oznako CE. Pri dimniku to za investitorja pomeni zelo konkretno stvar: pred nakupom in vgradnjo moramo imeti v rokah podatke o lastnostih, ki določajo primernost izdelka za našo napravo. Brez teh podatkov ne moremo vedeti, ali je dimnik ustrezen za določeno temperaturo, tlak, gorivo, vlažno ali suho obratovanje, možnost dimniškega požara in potreben odmik od gorljivih materialov. Oznaka na dimniškem sistemu se laiku pogosto zdi zapletena, vendar je v resnici zelo uporabna. Splošne tehnične smernice po evropskih standardih pojasnjujejo, da niz znakov izraža temperaturni razred, tlačni razred, odpornost proti kondenzatu, korozijsko odpornost, odpornost proti požaru saj in potreben odmik do gorljivih materialov. Oznaka T na primer pove temperaturni razred, N ali P tlak oziroma podtlak ali pozitiven tlak, D ali W suho oziroma vlažno obratovanje, V pa korozijsko odpornost; pri kovinskih dimnikih je korozijska odpornost lahko dopolnjena tudi z materialno kodo. Končna oznaka G ali O pove, ali je sistem odporen proti požaru saj ali ne. Prav v tej oznaki je skrita glavna razlika med tehnično pravilno izbiro in nakupom “na videz”. Keramični večslojni sistem je praviloma sestavljen iz keramične dimniške tuljave, toplotne izolacije in zunanjega plašča, pri sistemih za vlažno obratovanje pa še iz kislinsko odpornih spojnih materialov ali tesnil, zbiralnika kondenzata, odvoda kondenzata, odprtin za čiščenje in po potrebi ojačitev. Njegova velika prednost je robustnost. Keramika dobro prenaša visoke temperature, je primerna tudi za sisteme, odporne proti požaru saj, in omogoča zelo dolgotrajno rabo, če je pravilno projektirana in vgrajena. Poleg tega je keramični večslojni sistem zaradi svoje sestave tehnično zelo primeren za novogradnjo, kjer lahko že od začetka predvidimo temelj, mesto prebojev in celotno vertikalo. Njegova šibkejša stran je predvsem masa in manjša prilagodljivost pri naknadnih posegih. Ker takšen sistem potrebuje ustrezno podlago in praviloma več prostora, je pri že dokončani hiši ali pri zapletenem tlorisu pogosto težje izvedljiv. Zaradi večje toplotne mase se tudi počasneje segreva kot tanjša kovinska tuljava. To ni nujno slabost, je pa lastnost, ki jo moramo pri načrtovanju poznati. Pri občasni uporabi in kratkih režimih ogrevanja je zato včasih tehnično primernejša druga rešitev. Kovinski dimnik iz nerjavnega jekla oziroma inoxa ima povsem drugačen profil prednosti. Standard SIST EN 1856-1 obravnava kovinske sistemske dimnike, SIST EN 1856-2 pa kovinske tuljave in dimniške priključke. Takšen sistem je lahek, hiter za montažo in zelo primeren za naknadno vgradnjo, zunanjo postavitev ob fasadi ali za sanacijo obstoječega dimniškega jaška z novo notranjo tuljavo. Pri dvoslojnih izoliranih kovinskih sistemih izolacija ohranja dimne pline dovolj tople, da se vlek lažje vzpostavi, zunanje obloge pa ostanejo hladnejše, kar pomaga pri varnem prehodu skozi stavbo. Toda pri inoxu moramo biti natančni. Strokovne smernice za kovinske dimnike izrecno opozarjajo, da se korozijska odpornost razlikuje glede na gorivo in material, od razreda, primernega predvsem za plin, do razreda za bistveno bolj obremenjujoče pogoje. Zato se nikoli ne smemo zadovoljiti zgolj z oznako “nerjavno jeklo”. Pomembni so korozijski razred, materialna koda, debelina stene, predviden tlak in podatek, ali je sistem deklariran za suho ali vlažno obratovanje ter za požar saj. Enako pomembno je, ali gre za tog ali gibljiv vložek: gibljiva kovinska tuljava je pogosto izvrstna za reliniranje starega jaška, ni pa samoumevno prava rešitev za vsak nov dimnik. Če povzamemo preprosto in brez pretiravanja, lahko rečemo takole: keramični večslojni sistem navadno izberemo tam, kjer gradimo novo, robustno in dolgoročno rešitev od temelja navzgor, kovinski izolirani sistem pa tam, kjer potrebujemo lahek, hitro sestavljiv, dobro prilagodljiv ali naknadno vgradljiv dimnik. Noben material ni sam po sebi “najboljši”. Najboljši je le tisti sistem, katerega deklarirane lastnosti ustrezajo naši napravi, naši hiši in pravilno izračunani poti dimnih plinov.
Kako pravilno načrtovati?
Pri novem dimniku moramo najprej izbrati pravo lego. S tehničnega vidika je najugodnejši notranji položaj, ker je dimnik znotraj toplotnega ovoja stavbe in zato manj izpostavljen ohlajanju. Idealna lokacija dimnika je v notranjosti stavbe, saj tam ostaja topel. Zunanji dimnik je namreč na mrazu in vetru bistveno bolj nagnjen k slabšemu vleku in kondenzaciji, zlasti če ni izoliran. To ne pomeni, da zunanji dimnik ni primeren, pomeni pa, da moramo pri njem že v projektu predvideti ustrezno izolacijo, nosilni sistem in čim bolj enostavno vertikalno traso. Ko določimo lego, določimo še potek. Dober dimnik mora nuditi čim manjši upor toku dimnih plinov. Tehnične smernice zato priporočajo, da zmanjšamo spremembe smeri in vodoravne dolžine, presek pa ne sme biti manjši od zahtevanega za napravo. V praksi to pomeni, da dimnik vedno projektiramo čim bolj naravnost, z najmanj možnimi koleni, z logično višino priključka in brez naknadnega “reševanja” s stiskanjem preseka. Pri naravnem vleku je to še posebno pomembno, saj vsaka nepotrebna sprememba smeri zmanjšuje razpoložljivi vlek. Pomemben del projektiranja je tudi podatek o efektivni višini dimnika. SIST EN 13384 jo definira kot razliko v višini med osjo vstopa dimnih plinov v dimnik in izstopom na vrhu. To zveni preprosto, vendar ima velike posledice. V hiši z nižjo etažnostjo, kratkim dimnim priključkom in hladnimi dimnimi plini bo morda potrebno dimnik voditi drugače kot v višji hiši z bolj ugodnim režimom. Projektant zato pri izračunu ne ocenjuje le “koliko metrov cevi imamo”, temveč kakšen tlak je na voljo, kakšne izgube nastajajo in ali bo v posameznih režimih delovanja še zagotovljen pravilen vlek brez prekomernega hlajenja plinov. Poleg same tuljave moramo že na papirju predvideti vse funkcionalne elemente. Slovenska uredba pri pregledih izrecno zahteva, da so odprtine za čiščenje, vzdrževanje in pregledovanje ustrezne, trajno in varno dostopne, da je omogočen varen dostop do ustja dimovodne naprave, da so odmiki od gorljivih materialov skladni s predpisi in tehničnimi lastnostmi naprave ter da je urejena funkcionalnost odvoda kondenzata in opreme dimnika. To pomeni, da dober projekt nikoli ne obravnava le “glavne cevi”, ampak tudi vse tisto, kar bo omogočalo kasnejše čiščenje, pregled in servis. Posebno poglavje je nadstrešni del. Dimnik mora imeti takšno višino, lego in ustje, da se produkti zgorevanja prosto odvajajo in ne predstavljajo požarne ali zdravstvene nevarnosti. Hkrati je nadstrešni del najbolj obremenjen z vetrom, dežjem, snegom in zmrzaljo, zato moramo pri višjih dimnikih preveriti tudi statično stabilnost. Praktične smernice opozarjajo, da višji prostostoječi del lahko potrebuje dodatno oporo ali sidranje, pri kovinskih sistemih pa so največje proste višine nad zadnjo oporo odvisne od sistemskih navodil. Kdor pri projektu podceni nadstrešni del, običajno dobi prav tam prve težave z zamakanjem, tresljaji ali nestabilnim vlekom.

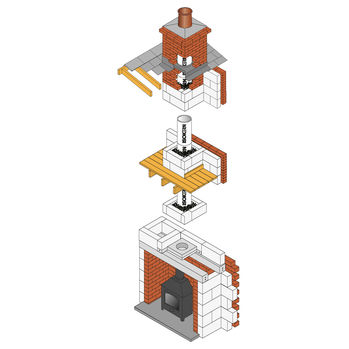

Izgradnja večslojnega dimnika
Pri novogradnji se keramični večslojni dimnik začne pri nosilni podlagi. Zaradi večje mase mora imeti pravilno zasnovano oporo in jasno določeno mesto v tlorisu. Nato se vgrajujejo spodnji sistemski elementi: temeljni ali podporni del, zbiralnik kondenzata, odvod kondenzata, čistilni oziroma revizijski element in priključek za povezovalni dimovod. Nad tem spodnjim delom sledi sestavljanje glavne vertikale iz keramičnih tuljav, izolacije in zunanjih plaščev. Ker je standard za takšen sistem vezan na medsebojno združljive sestavne dele enega sistema, je pomembno, da pri vgradnji ne mešamo nesorodnih elementov, četudi so si na pogled podobni. Pri keramičnem sistemu je zelo pomembna pravilna izvedba spojev. Kjer gre za vlažno obratovanje, morajo biti uporabljena predpisana tesnila ali kislinsko odporni materiali, kondenz pa mora imeti neprekinjeno pot do zbiralnika. Zelo podobno velja za orientacijo elementov pri obnovi dimnika z notranjo cevjo: smer spojev mora preprečiti iztekanje kondenzata skozi stik. Če spoj deluje le navidezno in ni zatesnjen po sistemskih pravilih, lahko kondenz ali dimni plini začnejo prehajati v konstrukcijo, kjer jih še dolgo ne opazimo. Šele madež, vonj ali navlažen omet pokaže, da je bila napaka vgrajena že prvi dan. Pri novem kovinskem dimniku iz nerjavnega jekla je logika enaka, izvedba pa običajno hitrejša. Dvoslojni sistem se običajno začne s podporno konzolo ali drugim nosilnim elementom, nato se po predpisanem vrstnem redu sestavljajo čistilni del, priključni T-kos, ravni elementi, nosilci in zaključek. Prednost takšnega sistema je, da ga lahko vodimo tudi zunaj fasade, vendar ta prednost velja le, če upoštevamo vse nosilne razdalje, dilatacije in največje proste višine. Ker je sistem lahek, je zelo občutljiv na nedosledno sidranje, zato mora biti montaža natančna in ne le hitra. Ne glede na material se pri novi vgradnji hitro pokaže, ali je bil projekt dober ali slab. Če je projekt pravilen, je priključek med kurilno napravo in dimnikom kratek, logičen in plinotesen, čistilna mesta so dostopna, odvodi kondenzata rešeni, spoji niso skriti v nedostopnih delih stavbe in odmiki od gorljivih materialov so spoštovani. Če je projekt slab, izvajalec začne “reševati” težavo z dodatnim kolenom, znižanjem preseka, premikom odprtine ali z neustreznim prebojem. Pri dimniku takšne improvizacije skoraj vedno ostanejo v hiši desetletja, zato jih moramo ustaviti že med montažo. Najpomembnejše pa je, da se po končani vgradnji delo še ne konča. Pred prvo uporabo moramo preveriti skladnost izvedbe z dokumentacijo, izjavo o lastnostih, dostopnost za dimnikarske storitve, stanje odmikov in neprekinjeno funkcionalnost celotnega sistema. Šele nato sledi prvi pregled, ki je v Sloveniji pogoj za obratovanje. Dober dimnik je zato tisti, ki je pravilno vgrajen že pred prvim kurjenjem, ne pa tisti, ki ga z veliko sreče “potrdimo” šele po naknadnih popravkih.
Pravilna prenova dimnika
Pri starem dimniku je najnevarnejša zmota ta, da je sanacija zgolj spuščanje nove cevi v obstoječi jašek. Prvi korak je vedno temeljito čiščenje in pregled obstoječega dimnika. Pred vgradnjo nove tuljave je potrebo odstraniti obloge, preveriti prehodnost, stanje starega zidu, razpoke, poškodovane opeke, fuge, vlago in geometrijo jaška. Če je star dimnik poln katranskih ali sajastih oblog, bo nova tuljava le prikrila problem, ne pa odpravila tveganja. Zato se resna sanacija vedno začne s pregledom in pripravo obstoječega stanja. Pri sanaciji se največkrat odločamo med keramično in kovinsko tuljavo, pri čemer je kovinska izvedba, zlasti iz nerjavnega jekla, pogosto najbolj praktična zaradi manjše mase in boljše prilagodljivosti obstoječemu jašku. Strokovne smernice za obnovo obstoječih dimnikov omenjajo toge in gibljive vložke. Togi vložek je primeren tam, kjer je jašek dovolj raven in prehoden, gibljivi vložek pa tam, kjer moramo premostiti manjše zamike in nepravilnosti. Vendar tudi tu velja, da izbire ne vodimo po enostavnosti montaže, ampak po gorivu, tlačnem režimu, potrebnem preseku in deklariranih lastnostih sistema. Sanacija je pogosto potrebna zato, ker je stari dimnik za sodobno napravo predimenzioniran. Preširok star jašek se slabo ogreva, dimni plini se v njem prehitro hladijo, vlek pa je neenakomeren. Prav zato obnova dimnika z novo cevjo pogosto ni “zmanjšanje zaradi varčevanja”, ampak prilagoditev preseka na dejanske potrebe učinkovitejše naprave. Obratno pa velja, da preozkega ali geometrijsko zelo neugodnega dimnika ne moremo sanirati le z dobro voljo. Če pravilnega preseka ne moremo zagotoviti ali je trasa preveč neugodna, je pogosto tehnično čistejša in varnejša rešitev nov zunanji izolirani sistem. Pri sanaciji dimnika z novo cevjo moramo enako resno obravnavati tudi spodnji in zgornji del sistema. Nova tuljava potrebuje ustrezen priključni del, čistilno mesto, zbiralnik kondenzata, odvod kondenzata in pravilno rešen zaključek na glavi dimnika. Slovenska uredba pri pregledih posebej opozarja na funkcionalnost odvoda kondenzata, stanje ustja, potrebnost odstranjevanja katranskih oblog ter dostopnost čistilnih odprtin. Iz tega sledi pomembno pravilo: dobra sanacija ni samo nova cev, ampak celoten nov tehnični režim starega dimnika. Pri starem dimniku je posebej pomembna tudi pravilna smer vgradnje elementov. Posamezni cevni elementi imajo razširjeni rob oziroma utor za spajanje, ki mora biti obrnjen tako, da zadržuje vlago in kondenz znotraj dimniške tuljave. Enako načelo velja pri kovinskih sistemih: spoji morajo slediti smeri toka kondenzata in ne smejo dopuščati iztekanja skozi stik. To je majhna izvedbena podrobnost, ki pa v praksi loči dobro sanacijo od tiste, pri kateri bo dimnik sicer nov, a še vedno vlažen in problematičen.
pripravil: M.A.
