Pametna prenova ogrevanja
Po končani kurilni sezoni se razkrije resnična cena zastarelega ogrevanja: visoki stroški, izgube energije in neizkoriščene priložnosti za udobje. Prav pomlad je čas, ko lahko hiša dobi učinkovitejši vir toplote, lastnik pa dolgoročne prihranke, zanesljivost in energetsko prihodnost.
S končano kurilno sezono lahko ogrevalni sistem varno ustavimo in ga pregledamo. Takrat imamo tudi sveže podatke o pretekli sezoni: porabo energenta, občutek udobja v najbolj izpostavljenih prostorih, pogostost servisnih posegov in značilne težave, kot je na primer pregrevanje, hladni koti, hrup obtočne črpalke ali nihanje temperatur). Če te podatke zberemo takoj po sezoni, jih lahko neposredno povežemo z naslednjim korakom prenove: izračunom projektne toplotne obremenitve, preverjanjem temperaturnega režima in pripravo tehničnega načrta, ki ga nato izvedemo v mesecih, ko ogrevanje praviloma ni nujno. Prenovo hišnega ogrevanja je smiselno razumeti kot projekt, ne kot nakup naprave. Nova ogrevalna naprava je samo eden izmed elementov sistema, ki vključuje ogrevalni razvod, krmiljenje, varnostne elemente in način uporabe. Evropski standard za vgradnjo in zagon vodnih ogrevalnih sistemov izrecno obravnava zagon kot fazo, ki je pomembna tudi pri zamenjavi opreme in pri prenovi. To je jasen opomnik, da se prenova ne začne pri montaži, temveč pri načrtu, preverjanju in nastavitvah, saj šele pravilno nastavljen sistem v resnici prinese prihranke.
Od pregleda do načrta prenove
Prenovo začnemo z diagnozo, ki je dovolj strokovna, vendar razumljiva. V hiši ne iščemo samo odgovora na vprašanje »kaj bomo kupili«, temveč začnemo pri tem, »kaj hiša potrebuje«. V praksi je to razlika med prenovo, ki prinese trajen prihranek, in prenovo, ki zgolj zamenja opremo, vendar ohrani enake težave. Standard, ki obravnava vgradnjo in zagon ogrevalnih sistemov, poudari, da je njegovo področje uporabe tudi prenova in zamenjava opreme. To potrjuje, da so pregled, zagon in nastavitev del celotnega postopka prenove. Osnovni podatek za izbiro toplotnega vira je projektna toplotna obremenitev. Gre za moč, ki je potrebna, da pri projektnih zunanjih razmerah ohranimo notranjo temperaturo, upoštevaje toplotne izgube skozi stavbni ovoj in prezračevalne izgube. Metoda izračuna projektne obremenitve je v evropski praksi opredeljena s standardom, ki pokriva izračun za posamezni prostor, del stavbe in celotno stavbo. Tudi če lastnik hiše izračuna ne izvaja sam, je pomembno, da ga zahteva in da dobi dokumentiran rezultat, saj se bo na tej številki opirala izbira moči naprave in celotna zasnova. Ko poznamo potrebno moč, potrebujemo še drugi odločilni podatek: pri kakšni temperaturi ogrevalne vode lahko hiša odda dovolj toplote. Pri toplotni črpalki je to ključno, ker je učinkovitost močno odvisna od temperaturnega dviga med virom in ponorom. Strokovne razlage o delovanju toplotne črpalke poudarjajo, da COP raste, ko se temperaturna razlika med virom in ogrevalnim medijem zmanjša. Pri plinskem kondenzacijskem kotlu je nizka povratna temperatura pogoj za kondenzacijo, pri biomasi pa nizkotemperaturni razvod olajša stabilno obratovanje in zmanjšuje pregrevanje. To vprašanje nas pripelje do razvoda. Talno ogrevanje je zaradi velike površine najprimernejši oddajni sistem za nizkotemperaturno obratovanje. Radiator je lahko prav tako primeren, če je dovolj velik ali če so toplotne izgube hiše po prenovi manjše. V hiši s starejšimi radiatorji se pogosto odločimo za kombiniran pristop: v ključnih prostorih povečamo oddajno površino, izboljšamo izolacijo ali uredimo boljšo regulacijo, namesto da bi takoj posegli v celotno stavbno tkivo. Pri tem pazimo, da ne ustvarimo sistema z velikimi temperaturnimi skoki in z regulacijo, ki bi povzročala nepotrebne izgube. Naslednji pregled je hidravlični. Neuravnotežen sistem se pokaže v tem, da so nekateri radiatorji vroči, drugi mlačni, da so povratne temperature previsoke in da se zrak v sistemu vrača. Pri prenovi zato ne razmišljamo le o toplotnem viru, temveč tudi o pretokih, odzračevanju, ekspanzijski posodi in varnostnem ventilu. Standard za vgradnjo in zagon vodnih sistemov je pri tem praktičen okvir, saj obravnava zahteve za sistem kot celoto in je uporaben prav pri prenovah, ko se stari razvod sreča z novo napravo in z novim krmiljenjem, ki zahteva drugačne pretoke. V načrtu prenove upoštevamo tudi prostorske pogoje. Pri biomasi potrebujemo prostor za skladiščenje goriva in pepela ter ustrezen dimnik. Pri plinu potrebujemo dimovod in odvod kondenzata. Pri toplotni črpalki zrak–voda načrtujemo zunanji del kot element okolice: zrak mora krožiti, odtaljena voda mora varno odtekati, hrup pa mora biti sprejemljiv. Zvočna moč je deklarirana po standardizirani metodi, zato jo lahko uporabimo kot objektivno izhodišče; hkrati pa realen hrup določijo umeščenost, odboji in delovanje v nočnem času, zato je umeščanje del načrta, ne dodatek. Zadnji temeljni kos načrta je sanitarna topla voda. Okvir ekodizajna in energijskega označevanja razlikuje med grelnikom prostorov in kombiniranim grelnikom, kar poudari, da priprava sanitarne vode ni obrobna funkcija, temveč del energijske bilance doma. Če prenovo vodimo sistemsko, v isti fazi ocenimo potrebo po topli vodi, izberemo način ogrevanja (z hranilnikom ali pretočno), določimo temperature in režim delovanja ter uskladimo to z izbrano tehnologijo.
Energetska učinkovitost naprave
Ko v prenovi izbiramo novo ogrevalno napravo, se hitro izgubimo v izrazih: izkoristek, COP, SCOP, sezonska učinkovitost, energijski razred. Da se odločimo racionalno, te pojme postavimo na skupni imenovalec. Na ravni evropskih pravil se večina hišnih ogrevalnih naprav danes primerja prek sezonske energijske učinkovitosti ogrevanja prostorov in prek energijskega označevanja. Ekodizajn določa minimalne zahteve za naprave na trgu, energijsko označevanje pa določa, kako se ključne informacije prikažejo na energijski nalepki in v tehničnih podatkih za primerjavo. Pri učinkovitosti je pomembno razumeti razliko med laboratorijskim pogojem in realnim obratovanjem. Laboratorijski podatek je koristen, ker omogoča primerjavo, vendar nikoli ne zajame vseh vplivov hiše: dejanskega temperaturnega režima, kakovosti hidravličnega uravnoteženja, nastavitev krivulje ogrevanja, porabe pomožnih črpalk in navad uporabnika. Regulativne zahteve zato ne obravnavajo samo »izkoristka« glavne naprave, temveč vključujejo tudi pomožne porabe in informacije, ki vplivajo na realno porabo v tipični rabi doma. Pri toplotni črpalki je osnovni kazalnik COP, razmerje med oddano toploto in porabljeno elektriko pri določenih pogojih. Ker se zunanji zrak in obremenitev hiše skozi sezono spreminjata, je COP samo trenutni posnetek. Zato evropski standard za sezonsko ocenjevanje delovanja določa delne obremenitve, temperature in metodologijo za izračun sezonskega koeficienta učinkovitosti SCOP. Ko v katalogu vidimo SCOP, to pomeni, da je učinkovitost ocenjena skozi sezono pri standardiziranih pogojih, kar je za primerjanje naprav veliko bolj uporabno od enega COP. V praksi pa nas zanima še bolj neposreden kazalnik: kolikšen del toplote v hiši dejansko dobavimo z eno enoto elektrike. Tu govorimo o SPF, sezonskem faktorju učinkovitosti sistema. Strokovni viri poudarjajo, da SPF predstavlja povprečno delovanje v realni aplikaciji, vendar je njegova vrednost odvisna od tega, kaj štejemo v porabo: ali vključimo le kompresor ali tudi obtočne črpalke, ventilator, odtaljevanje, električni dogrevalec in porabo v pripravljenosti. Ravno zato po prenovi ne merimo SPF »za okras«, temveč kot orodje, s katerim preverimo, ali je sistem pravilno zasnovan in pravilno nastavljen. Pri plinskem kondenzacijskem kotlu je ključ do visoke učinkovitosti kondenzacija vodne pare iz dimnih plinov. Ko se para utekočini, odda latentno toploto v ogrevalno vodo, zato je izkoristek višji, če je povratna temperatura dovolj nizka. Strokovne analize učinkovitosti plinskih kotlov pojasnjujejo tudi pogost nesporazum o »več kot 100 %«. Pri izražanju glede na spodnjo kurilno vrednost goriva lahko kondenzacijski kotel izkoristi del energije, ki je pri klasičnem izračunu izpuščena, zato je odstotek lahko nad 100, čeprav fizika ni kršena. Pri kotlu na biomaso se učinkovitost povezuje z dobrim zgorevanjem, prenosom toplote in emisijami. Ekodizajn za kotle na trda goriva določa minimalne vrednosti sezonske učinkovitosti in hkrati mejne vrednosti sezonskih emisij za prašne delce, CO, organske pline in dušikove okside. To je pomembno, ker pomeni, da se sodoben kotel ne razlikuje od starega samo v tem, da porabi manj goriva, temveč tudi v tem, da je tehnološko zasnovan za bolj popolno zgorevanje. Posledice se pokažejo v stabilnejšem delovanju, manj oblogah in praviloma manjšem vplivu na kakovost zraka v okolici hiše. Energetska nalepka je za lastnika hiše uporabna predvsem kot hitro sidro: pove, v kateri razred spada naprava, kateri temperaturni režim je uporabljen (nizkotemperaturni ali srednjetemperaturni), in praviloma prikazuje tudi zvočno moč, kar je pri toplotni črpalki pomembno za umeščanje. Energijsko označevanje je uokvirjeno z uredbo, ki postavlja splošna pravila in obveznosti, ter s področno uredbo za grelnike prostorov, ki določa obliko etikete in nabor podatkov (na primer razredi, zvočna moč, dodatne informacije pri prodaji na daljavo). Pri toplotni črpalki postane pomemben še en praktičen kazalnik: zvočna moč. Ekodizajn za grelnike prostorov določa, da morajo biti podatki o zvočni moči deklarirani, in določa tudi maksimalne vrednosti zvočne moči za določene razpone toplotne moči. Merjenje zvočne moči toplotnih črpalk je standardizirano, saj evropski standard EN 12102-1 opredeljuje metode za določanje zvočne moči naprav z električno gnanimi kompresorji, vključno s toplotnimi črpalkami. Strokovne razprave o zvoku dodatno opozarjajo, da laboratorijsko podan podatek o zvočni moči še ne pove vsega o hrupu na meji parcele, zato mora lastnik hiše pogoj zvočne skladnosti združiti z dobro umeščenostjo, delovanjem v nočnem režimu in z omejevanjem vibracij.
Sodobni kotel na biomaso
Kotel na biomaso v hiši izberemo tam, kjer imamo dostop do kakovostnega goriva, dovolj prostora za skladiščenje in željo po energentu, ki ni fosilen. V zadnjem desetletju so hišni kotli na pelete in sekance tehnološko napredovali predvsem zaradi strožjih zahtev ekodizajna: povečala se je sezonska učinkovitost, zmanjšale so se emisije, uporabniška izkušnja pa je postala bolj preprosta. Ekodizajn za kotle na trda goriva določa minimalne vrednosti sezonske energijske učinkovitosti in hkrati zahteva izpolnjevanje emisijskih meril, zato sodoben kotel praviloma pomeni velik preskok v primerjavi z zastarelimi rešitvami. Ko govorimo o nizkotemperaturnem kotlu na biomaso v hišni prenovi, mislimo kotel, ki zmore stabilno delovati pri delni obremenitvi in v nizkotemperaturnem ogrevalnem režimu hiše, brez neprestane potrebe po visokih temperaturah. Enodružinska hiša večino sezone nima projektne obremenitve, zato je sposobnost modulacije pomembna. Pri tem nam standard za kotle na trda goriva daje skupni jezik: opredeljuje terminologijo, zahteve, preskušanje in označevanje, kar omogoči, da primerjamo naprave na osnovi podobnih meril, ne le na osnovi marketinških opisov. Zgradbo sodobnega avtomatskega kotla na biomaso si lahko predstavljamo kot zaporedje petih sklopov. Najprej je tu skladiščenje goriva, bodisi v vgrajenem zalogovniku bodisi v ločenem prostoru. Nato sledi doziranje, kjer polž ali drug mehanizem dovaja gorivo v gorilnik. Tretji sklop je zgorevalni prostor, kjer ventilator dovaja primarni in sekundarni zrak. Četrti sklop je prenos toplote v izmenjevalniku, kjer dimni plini oddajo toploto ogrevalni vodi. Peti sklop je odvod dimnih plinov in varnostni elementi, ki preprečujejo povratni plamen v dovod goriva in nadzirajo temperature ter tlak. Takšna zasnova je tipična za avtomatsko dozirane kotle, ki ciljajo na stabilno delovanje z visoko učinkovitostjo. Kakovost goriva je pri biomasi ključna. Če uporabimo pelete, je smiselno, da sledimo mednarodnemu standardu za razvrščanje lesnih peletov, ki razlikuje kakovostne razrede in opisuje razlike v pepelu ter vsebnosti dušika. V hišni praksi se to pokaže zelo konkretno: gorivo z manj pepela pomeni manj praznjenja posode, manj oblog na izmenjevalniku in manj možnost za zapečen pepel v gorilniku; bolj stabilna kemična sestava pa pomeni bolj ponovljivo regulacijo zgorevanja. Nekakovostno gorivo lahko uniči pričakovani prihranek, ker poveča potrebe po čiščenju, poslabša prenos toplote in povzroča več zastojev. Emisije so del izbire tudi zato, ker vplivajo na okolico hiše. Ekodizajn določa mejne vrednosti sezonskih emisij za ključne onesnaževalce, kar ustvarja tehnološki pritisk na boljše zgorevanje in na boljšo zasnovo zgorevalnega prostora. V praksi to pomeni, da sodoben kotel običajno deluje z natančnejšo regulacijo zraka, z boljšim mešanjem goriva in zraka ter z izmenjevalnikom, ki zniža temperaturo dimnih plinov in s tem poveča učinkovitost. Hkrati pa hladnejši dimni plini povečujejo tveganje za kondenzacijo, zato mora biti dimnik primeren, sicer se emisijska »modernost« spremeni v gradbeno težavo. Dimnik in povratna temperatura sta pri biomasi pogosto kritična točka. Če je dimnik neprimeren, se lahko v njem nabira kondenz, ki poškoduje material; če je povratek v kotel prehladen, se lahko kondenzacija začne tudi v izmenjevalniku, kar pospeši korozijo. Zato v prenovi poskrbimo za zaščito povratka (mešalni ventil ali druga hidravlična rešitev), za pravilno dimenzioniran dimovod in za odvod morebitnega kondenzata tam, kjer ga sistem predvideva. Če te točke preskočimo, dobimo napravo z dobrim laboratorijskim izkoristkom, vendar s slabim dejanskim delovanjem. Pri biomasi se pogosto odločamo, ali bo sistem vključeval hranilnik toplote. Hranilnik omogoči daljše, stabilnejše obratovanje kotla, hiša pa toploto črpa glede na potrebe. To zmanjšuje število zagonov in praviloma izboljša zgorevanje, vendar prinese dodatne toplotne izgube in zahteva prostor. Metodologija sezonske učinkovitosti v okviru ekodizajna upošteva delne obremenitve in pomožne porabe, zato je smiselno, da tudi mi pri načrtu ocenimo, ali bo kotel v hiši večino časa deloval na nizki obremenitvi in ali bi mu hranilnik omogočil bolj stabilno obratovanje. Zagon sodobnega kotla na biomaso izvedemo sistemsko. Standard za vgradnjo in zagon nas usmeri, da preverimo odzračevanje, pretoke, delovanje varnostnih elementov in nastavitev krmiljenja. Pri biomasi k temu dodamo še nastavitev zgorevanja, preverjanje delovanja dovoda goriva, pravilnost tipal in režim delovanja hranilnika, če je vgrajen. V prvem letu se posvetimo tudi čiščenju izmenjevalnika, saj obloge močno zmanjšajo prenos toplote in poslabšajo učinkovitost
Plinski kondenzacijski kotel
Evropska uredba ekodizajna za grelnike prostorov in kombinirane grelnike določa minimalne vrednosti sezonske energijske učinkovitosti ter zahteve glede nekaterih emisij, zato je sodoben kondenzacijski kotel praviloma občutno boljši od starega nekondenzacijskega. Kondenzacijski učinek je fizikalno vezan na povratno temperaturo. Ko je povratna voda dovolj hladna, se vodna para iz dimnih plinov utekočini in odda latentno toploto v izmenjevalnik. Če je povratna temperatura visoka, kondenzacije skoraj ni in kotel deluje bližje klasičnemu kotlu. Strokovne analize učinkovitosti plinskih kotlov zato poudarjajo, da so kondenzacijski kotli najbolj učinkoviti v nizkotemperaturnem režimu in pri delni obremenitvi. To je še en argument, da ne prenavljamo samo naprave, temveč tudi razvod in regulacijo, saj ravno ti dve področji odločata, ali bo povratna temperatura dovolj nizka za kondenzacijo. Kdaj plinski kondenzacijski kotel vseeno ostane razumna izbira? V hiši, kjer je plinski priključek že urejen, kjer je prostor omejen, kjer je električna priključna moč komaj zadostna za večjo toplotno črpalko, ali kjer je ogrevalni sistem zasnovan tako, da lahko deluje pri relativno nizkih povratnih temperaturah. Pri tem je pomembno, da si ne zatiskamo oči pred osnovno termodinamiko: če okrog hiše ostane visoka potreba po temperaturi dvižnega voda, bomo tudi s kondenzacijskim kotlom dosegli manjši učinek, zato moramo ob izbiri realno oceniti obstoječi temperaturni režim in pripravljenost hiše na nizkotemperaturno delovanje. V izvedbi so odločilni dimovod, odvod kondenzata in zagon. Ker kotel proizvaja kondenz, mora biti odtok izveden tako, da ne povzroča škode v prostoru in da je odporen na kemično sestavo kondenzata. Dimovod mora biti primeren za nižje temperature dimnih plinov in morebitno kondenzacijo, sicer se pojavijo poškodbe in težave z vlekom. Zagon izvedemo po strokovnem okviru za vgradnjo in zagon vodnih sistemov: preverimo odzračevanje, delovanje varnostnih elementov, pretoke in nastavitve regulacije, saj se prav v teh nastavitvah pogosto izgubi največ učinkovitosti, ne glede na to, kako dober je kotel na papirju.
Rešitev s toplotno črpalko

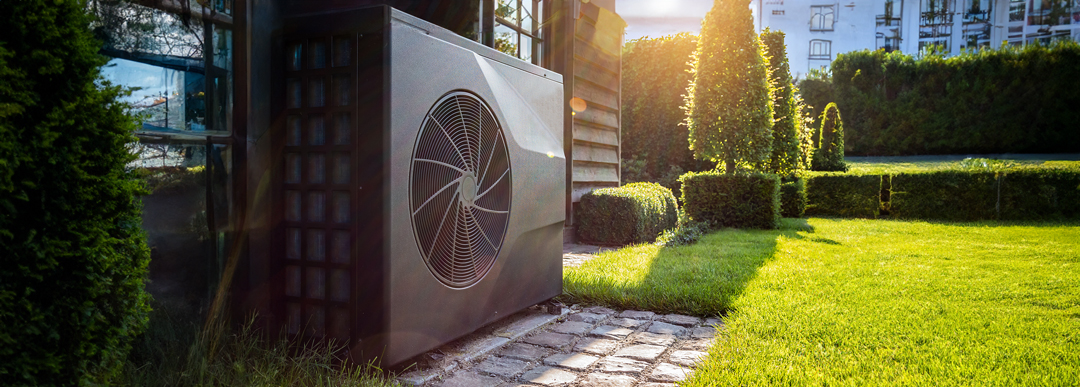

Toplotna črpalka zrak–voda je v enodružinski hiši pogosto osrednja rešitev prenove, ker z električno energijo »prečrpa« toploto iz okolice na uporabno temperaturno raven za ogrevanje prostorov in pripravo sanitarne tople vode. Njeno delovanje temelji na hladilnem krogu: delovni medij v uparjalniku odvzame toploto zunanjemu zraku, kompresor dvigne tlak in temperaturo, v kondenzatorju pa se toplota prenese v ogrevalno vodo. Termodinamično je takšen proces najbolj ugoden, ko je temperaturna razlika med virom (zrakom) in ponorom (ogrevalno vodo) čim manjša, zato je nizka temperatura dvižnega voda glavni pogoj za visoko učinkovitost. Pri razumevanju učinkovitosti najprej ločimo tri številke: COP, SCOP in SPF. COP je točka v določenih pogojih. SCOP je sezonski kazalnik, izračunan po standardizirani metodologiji delnih obremenitev in temperatur. SPF pa je kazalnik realnega sistema v hiši, ki je odvisen tudi od pomožnih porab, nastavitev in navad. Standard za izračun SCOP podaja metodologijo za sezonsko oceno, strokovni viri pa poudarjajo, da SPF opisuje povprečno delovanje v praksi in da je interpretacija odvisna od meje sistema. Dimenzioniranje je prvi in najpomembnejši korak. Toplotna črpalka mora zagotoviti udobje tudi v najhladnejših razmerah, vendar hkrati večino sezone deluje pri delni obremenitvi. Premajhna naprava se opira na pomožni grelec ali ne zagotovi udobja. Prevelika naprava kratko cikla, pogosteje se vklaplja in izklaplja ter deluje manj učinkovito v prehodnih obdobjih. Zato izhajamo iz projektne toplotne obremenitve hiše, izračunane po standardizirani metodi, ki opredeljuje potrebne vhodne podatke in izračun na ravni prostora ter cele hiše. Toplotna izolacija in zrakotesnost hiše sta pri toplotni črpalki odločilna zato, ker znižata potrebno moč in hkrati znižata potrebno temperaturo ogrevalne vode. Ko hiša potrebuje manj toplote, lahko razvod deluje pri nižji temperaturi, kar neposredno poveča COP. Pri prenovi zato razmišljamo, ali je smiselno najprej izboljšati ovoje stavbe ali vsaj načrtovati takšen redosled, da bo izračun moči temeljil na končnem stanju. Metodologije energijske učinkovitosti stavb na državni ravni to logiko potrjujejo: trajen prihranek najprej nastane z zmanjšanjem potreb, šele nato z izbiro optimalnega sistema. Ogrevalni razvod je drugi veliki dejavnik. Talno ogrevanje je skoraj idealen partner, ker zaradi velike površine doseže visoko oddajo toplote pri nizki temperaturi ogrevalne vode. Radiator je lahko prav tako primeren, če so radiatorji dovolj veliki in če hiša nima več velikih izgub. V hiši z radiatorji se zato pogosto ne odločimo za »ali–ali«, temveč za ciljno prilagoditev: v najhladnejših prostorih povečamo oddajno površino, uredimo hidravlično uravnoteženje in preverimo, ali lahko hiša ob ekstremnih razmerah deluje pri sprejemljivem nizkotemperaturnem režimu. Lokacijski pogoji so pri zrak–voda izvedbi bistveni. Zunanji del mora imeti neoviran dotok in odtok zraka. Če enoto postavimo v ozek kot ali pod nadstrešek brez pravilnega pretoka, se ohlajen zrak lahko vrača v uparjalnik, vir postane hladnejši, kompresor pa mora opraviti večji temperaturni dvig. Pozimi se na uparjalniku nabira slana, zato naprava periodično izvaja odtaljevanje; pri tem nastaja kondenz in talina, ki morata varno odtekati. Dobra izvedba pomeni, da pod enoto ne nastaja led, da ne zmrzuje odtok in da ne ustvarjamo nevarnosti na poti ali ob fasadi. Naslednji korak v zasnovi je odločitev o monovalentnem ali bivalentnem obratovanju. Monovalentni sistem pomeni, da toplotna črpalka sama pokrije projektno toplotno obremenitev. Bivalentni sistem pomeni, da najhladnejši vrh pokrije dodatni vir, pogosto električni grelec. Prednost bivalentnosti je, da lahko izberemo manjšo napravo, ki večino časa deluje učinkovito, slabost pa je, da dodatni vir znižuje SPF, če deluje prepogosto. Izbira se zato opira na izračun obremenitve, na razpoložljivo električno priključno moč in na cilje prenove. Priprava sanitarne tople vode zahteva drugačen pogled kot ogrevanje prostorov. Toplotna črpalka mora v tem režimu dvigniti temperaturo na višjo raven, kar pomeni večji temperaturni dvig in nižji COP. Zato izberemo hranilnik primerne velikosti, da lahko vodo ogrejemo takrat, ko so razmere ugodnejše, in tako, da se izognemo pretiranemu pregrevanju. V pravilih ekodizajna in energijskega označevanja so kombinirani grelniki (ogrevanje prostorov in sanitarne vode) obravnavani ločeno, kar je jasen signal, da je sanitarna voda del energijske bilance in da mora biti načrtovana skupaj z ogrevanjem prostorov. Električna oskrba je pri toplotni črpalki temeljna infrastruktura. Pred nakupom preverimo razpoložljivo priključno moč, stanje razdelilne omarice in obstoječe porabnike, ki delujejo hkrati. Če je hiša prej ogrevala na olje ali biomaso, je električna instalacija lahko dimenzionirana za manjše obremenitve. Pri prenovi zato elektriko obravnavamo kot enakovreden del projekta, ne kot zadnji priklop. Pri tem je koristno, da se držimo načela iz standardov za zagon: sistem preverimo kot celoto, kar vključuje tudi pravilno delovanje pomožnih komponent in zaščit. Hidravlična zasnova sistema zrak–voda je področje, kjer se pogosto odloči, ali bo toplotna črpalka stabilna in učinkovita. Toplotna črpalka potrebuje ustrezen pretok skozi kondenzator. Premajhen pretok pomeni višjo dvižno temperaturo in nižji COP, prevelik pretok pa pomeni višjo porabo obtočne črpalke. Pri prenovi starega sistema poskrbimo tudi za čiščenje in zaščito: v ceveh in radiatorjih se lahko nabere blato, ki ob zagonu potuje skozi izmenjevalnik in zmanjšuje prenos toplote. Vgradnja filtrov, lovilcev nečistoč in pravilno odzračevanje niso »dodatki«, ampak zaščita učinkovitosti. Vprašanje hranilnika toplote rešujemo premišljeno. Hranilnik lahko stabilizira sistem, pomaga pri odtaljevanju in zmanjša kratko ciklanje, vendar prinese dodatne toplotne izgube, saj vsaka dodatna prostornina pomeni dodatno površino, skozi katero toplota uhaja v okolico. Energetske analize ogrevalnih sistemov opozarjajo, da dodatne izgube zaradi oddaje in distribucije lahko predstavljajo opazen delež glede na neto potrebo stavbe. Zato hranilnik vgradimo le, kadar ima jasno funkcijo v hidravliki ali v regulaciji, ne pa iz navade. Zagon toplotne črpalke izvedemo kot proces, ne kot enkratni klik. Najprej preverimo, da je sistem pravilno napolnjen in odzračen, nato preverimo pretoke ter delovanje varnostnih elementov. Ključna nastavitev je krivulja ogrevanja, ki določa razmerje med zunanjo temperaturo in temperaturo dvižnega voda. Prestrma krivulja povzroča previsoke temperature in slabši COP, preblaga pa neudobje. Ker strokovni viri jasno poudarjajo, da je COP močno odvisen od temperaturnega dviga, je optimizacija krivulje neposreden vzvod za prihranek. V prvem ogrevalnem letu po prenovi spremljamo obratovanje, ker je to najlažji čas za fino nastavitev. Če imamo podatke o porabi elektrike in o dobavljeni toploti, izračunamo SPF in ocenimo, ali je sistem v pričakovanem območju. Pri tem jasno določimo mejo sistema, da vemo, ali SPF vključuje pomožni grelec in druge porabe. Če je SPF nizek, najprej preverimo temperaturni režim, krivuljo ogrevanja, delovanje odtaljevanja in morebitno prekomerno vklapljanje dogrevalca. Če je potrebno, prilagodimo razvod ali dodamo oddajno površino, saj je v hišni praksi pogosto ceneje prilagoditi nekaj ključnih elementov, kot pa živeti z visoko porabo elektrike več let. Pri izbiri toplotne črpalke si pomagamo tudi z energijsko nalepko, vendar jo beremo pravilno. Pri toplotnih črpalkah je pomembno, ali je naprava deklarirana za nizkotemperaturno ali srednjetemperaturno uporabo, in za katere klimatske pogoje so parametri navedeni. Uredba o energijskem označevanju za grelnike prostorov pri toplotnih črpalkah predvideva deklariranje parametrov za različne podnebne razmere, standard za SCOP pa uokvirja sezonsko oceno na osnovi standardnih scenarijev delovanja. To je pomembno zato, ker zunanja temperatura neposredno vpliva na razpoložljivo toploto v zraku, zato mora biti primerjava naprav vedno vezana na iste sezonske kazalnike in primerljive pogoje. Pri prenovi hiše z radiatorji ne iščemo hitrega odgovora, temveč preverimo, ali lahko sistem deluje pri nizkih temperaturah. Tu je koristno kombinirati izračun projektne toplotne obremenitve z analizo oddajne moči prostorov, da vemo, kje so rezerve in kje ne. Če se izkaže, da so nekateri prostori kritični, pogosto ni potrebno zamenjati vsega: dovolj je zamenjati nekaj radiatorjev, izboljšati izolacijo ali uporabiti površinsko ogrevanje tam, kjer to najmanj vpliva na bivalni prostor. Takšen pristop je v duhu metodologije dimenzioniranja, saj izhaja iz potrebe hiše in ne iz katalogov. Ko toplotno črpalko vgradimo, največ naredimo s pravilnim zagonom in z nastavitvami. Standard za vgradnjo in zagon vodnih ogrevalnih sistemov daje okvir, da sistem obravnavamo kot celoto, kar pri toplotni črpalki pomeni: odzračevanje, pretoki, pravilno delovanje tipal, krivulja ogrevanja, režim sanitarne vode in nadzor pomožnega grelca. Če te nastavitve zanemarimo, naprava sicer deluje, vendar se SPF zniža, prihranek pa izgine. Pri načrtovanju toplotne črpalke si vzamemo čas za specifikacijo, kaj želimo od sistema, in to izrazimo v podatkih. Ne iščemo samo nazivne moči, temveč tudi to, kako naprava deluje pri delni obremenitvi, saj bo hiša večino zime daleč od projektnega mraza. Standard za sezonsko ocenjevanje delovanja toplotnih črpalk upošteva različne zunanje temperature in delne obremenitve, kar je v praksi najboljši opomnik, da je za udobje in prihranek pomembno ravno to področje. Ko primerjamo naprave, preverimo, da so sezonski kazalniki navedeni za enak temperaturni režim in enake referenčne klimatske razmere, sicer primerjava postane zavajajoča. S toplotno črpalko zrak–voda se pogosto prvič zavestno srečamo z dejstvom, da je ogrevalni sistem sestavljen iz podsistemov. Če razvod ni ustrezno zasnovan, generira dodatne izgube: toplotne izgube iz cevi, večjo porabo obtočnih črpalk, nepotrebno mešanje temperaturnih nivojev in nepravilno delovanje termostatskih ventilov. Strokovna literatura opozarja, da dodatne izgube ogrevalnih sistemov zaradi razvodov in načinov oddaje niso zanemarljive in lahko povečajo letno porabo glede na neto potrebo hiše. Zato v prenovi ne izboljšujemo samo vira, temveč tudi razvod, ker vir deluje tako dobro, kot ga zahtevajo ogrevala. Sanitarna topla voda je pri toplotni črpalki področje, kjer se hitro pokaže razlika med »deluje« in »deluje varčno«. Ker gre za višje temperature, se COP zniža, zato si pomagamo s pametnim režimom: ogrevanje vode v času višjih zunanjih temperatur, nastavitev temperature, ki je skladna z navadami gospodinjstva, in zmanjševanje nepotrebnih izgub hranilnika. Predpisi obravnavajo učinkovitost ogrevanja vode ločeno in zato zahtevajo določene podatke o vodnem ogrevanju pri kombiniranih grelnikih. To je dober opomnik, da sanitarna voda ni dodatek, temveč del bilance, ki jo v hišni praksi pogosto spregledamo, vendar jo račun išče tudi v tem režimu. Akustiko obravnavamo kot del gradbenega načrta. Standardizirana zvočna moč je dobra primerjalna osnova, vendar se realni hrup oblikuje šele na mestu vgradnje. Pri umeščanju zunanje enote upoštevamo razdaljo do sosednjih prostorov in parcel, odboje od fasade in betonskih površin, smer izpihovanja zraka ter vibroakustične prenose v konstrukcijo. Ekodizajn določa maksimalne vrednosti zvočne moči za določene razpone moči in se pri tem sklicuje na standardizirane metode merjenja; strokovni pregled o zvoku toplotnih črpalk dodatno opozarja na verifikacijske tolerance in na potrebo po realnem načrtovanju hrupa, ne le po deklaracijah. To so tipični elementi »tihe« prenove, ki prepreči konflikte in drage naknadne »akustične« rešitve. Ko toplotno črpalko zaženemo, največji prihranek pogosto pridobimo z nežno, vendar sistematično optimizacijo. Vremensko vodena krivulja mora biti nastavljena tako, da je temperatura dvižnega voda čim nižja pri čim večjem delu sezone, vendar brez padca udobja. Če notranji termostat preveč pogosto izklaplja sistem, se ob naslednjem zagonu zahteva višja temperatura, kar zniža COP. Zato po zagonu nekaj tednov opazujemo obnašanje: koliko časa kompresor deluje naenkrat, kako pogosto se vklaplja dogrevalec, kakšna je povratna temperatura, in ali so pretoki stabilni. Če opazimo, da se temperatura dvižnega voda pogosto dviguje brez potrebe, najprej popravimo krivuljo in uravnoteženje, šele nato razmišljamo o večjih posegih v razvodu. Pri oceni prihranka si pomagamo s preprostim razmislekom, ki ga nato potrdimo z računom. Če ima sistem SPF 3, to pomeni, da v povprečju za 1 kWh elektrike dobavimo približno 3 kWh toplote, pri čemer je v SPF vključeno realno obratovanje sistema v hiši in določene pomožne porabe (odvisno od meje sistema). V primerjavi z električnim uporovnim ogrevanjem, kjer 1 kWh elektrike praviloma pomeni približno 1 kWh toplote, je to večkratnik. Zato se v hišni prenovi pogosto pokaže, da se z izboljšanjem SPF neposredno zmanjša poraba elektrike za isto količino dobavljene toplote, kar je bistvo visoke sezonske učinkovitosti. Ko toplotno črpalko primerjamo z zastarelimi sistemi, razlika ni samo v tehnologiji, temveč v načinu delovanja. Zastarel sistem je pogosto deloval pri visokih temperaturah, z velikimi nihanji in z malo fine regulacije. Pri toplotni črpalki je logika obratna: dolgo, mirno delovanje pri najnižji možni temperaturi. To je razlog, da v prenovi z enako resnostjo obravnavamo ogrevalni razvod in regulacijo kot kompresor. Če je razvod slabo uravnotežen, bomo temperaturo dvigovali, da »nekje ne bo hladno«, s tem pa bomo znižali COP. Ko načrtujemo montažo, si potek prenove predstavljamo kot jasen, logičen tok dejavnosti, kjer vsaka gradi na prejšnji. Najprej uredimo izračun projektne toplotne obremenitve in preverimo, ali je obstoječi razvod sposoben nizkotemperaturnega delovanja. Nato pripravimo prostor za zunanjo enoto, pot kabelskih povezav in ustrezno električno zaščito. Šele potem izvedemo hidravlične povezave, izolacijo cevi, vgradnjo filtrov ter lovilcev nečistoč, in poskrbimo za pravilno odzračevanje. Na koncu izvedemo zagon, nastavitev krivulje ogrevanja in preverjanje obratovanja v delni obremenitvi, ker je to odločilno za sezonsko učinkovitost. Ker toplotna črpalka postane del zunanjega prostora, si pri umestitvi pomagamo s tremi vprašanjі: zrak, voda in zvok. Najprej preverimo, ali bo zrak neovirano pritekal in odtekal brez recirkulacije, ker recirkulacija hladnega zraka poslabša učinkovitost. Nato preverimo, kam bo odtekal kondenz in odtaljena voda, da se na poti ne bo nabiral led. Tretjič preverimo zvočno sliko: ali se bo naprava ponoči slišala v spalnici ali pri sosedu in ali bodo odboji od fasade ali dvoriščnih sten hrup okrepili. Pri načrtovanju in montaži zunanje enote toplotne črpalke ima pomembno vlogo tudi pravilno izbran armiranobetonski (AB) podstavek. Ta ni zgolj nosilni element, temveč bistveno vpliva na stabilnost naprave, dušenje vibracij, odvajanje kondenza in dolgoročno zanesljivo delovanje sistema. V praksi se kot najboljša rešitev uveljavljajo namensko izdelani betonski podstavki za toplotne črpalke. Takšni podstavki so konstrukcijsko prilagojeni dimenzijam in obremenitvam zunanjih enot različnih proizvajalcev ter omogočajo varno in trajno namestitev. Kakovosten AB podstavek je izdelan iz ustrezno armiranega in zmrzlinsko odpornega betona, ki prenese obremenitve teže naprave, vremenske vplive in stalne vibracije. Ključna prednost namensko izdelanega podstavka je njegova konstrukcijska stabilnost: pravilno razporejena armatura preprečuje razpoke, kakovostna betonska mešanica pa zagotavlja dolgo življenjsko dobo tudi ob izpostavljenosti vlagi in zmrzali. Poleg tega je takšen podstavek dimenzijsko prilagojen za montažo zunanje enote, zato omogoča enostavno pritrditev z nosilci ali antivibracijskimi elementi. Manj kakovosten ali improviziran podstavek je pogosto izdelan iz nearmiranega betona ali iz neustrezno ulitih blokov. Takšna rešitev lahko sčasoma razpoka, se posede ali prenaša vibracije na objekt in okolico. Posledica so lahko povečana hrupnost, slabše delovanje naprave in celo poškodbe ohišja ali cevi. Prav zato se pri sodobni montaži toplotne črpalke priporoča uporaba preverjenega, industrijsko izdelanega betonskega podstavka, ki je zasnovan prav za ta namen. Podstavek se praviloma vkoplje v utrjeno podlago in izravna na ustrezno višino nad terenom. Pomembno je, da je temeljna podlaga nosilna in odcedna, običajno pripravljena z nasutjem in utrditvijo grobega gramoza. Podstavek mora biti popolnoma raven, saj le tako zagotavlja stabilno delovanje naprave in enakomerno porazdelitev teže. Pri postavitvi je potrebno predvideti tudi odtok kondenza, ki nastaja pri odtaljevanju, zato mora biti okolica podstavka ustrezno drenažirana. V prvih tednih obratovanja nove toplotne črpalke si vzamemo čas za drobne popravke. V vremensko vodeni krivulji najprej iščemo najnižjo temperaturo, ki še zagotavlja udobje. Nato stabiliziramo režim sanitarne vode in preverimo, ali se dogrevalec vklaplja le izjemoma. Če sistem vsebuje hranilnik, preverimo toplotne izgube hranilnika in način priklopa, ker napačen priklop ali previsoke nastavitve lahko povzročijo nepotrebno dvigovanje temperature in s tem slabši COP. Pri tem imamo v ozadju isto načelo, ki ga potrjujejo standardi in strokovni viri: zmanjšanje temperaturnega dviga je najhitrejši in najzanesljivejši vzvod za višjo učinkovitost.
Zagon novega sistema
Ne glede na to, ali izberemo toplotno črpalko ali ogrevalni kotel, se največ prihranka pogosto izgubi v prvih mesecih, če sistem pustimo v tovarniških nastavitvah ali ga nastavimo po načelu »da bo zagotovo toplo«. Prihranek nastane tam, kjer sistem dela čim manj nepotrebnih izgub: pri nizkotemperaturnem režimu, pri stabilnih pretokih in pri regulaciji, ki se prilagaja razmeram. Standard za vgradnjo in zagon ogrevalnih sistemov daje strokovni okvir, da sistem obravnavamo kot celoto: od montaže do preverjanja delovanja in predaje uporabniku. V praksi to pomeni, da se po montaži ne zadovoljimo s tem, da je hiša topla. Preverimo, ali se dvižna temperatura spreminja smiselno glede na zunanjo temperaturo, ali so vsi prostori enakomerno ogreti, ali so povratne temperature v pričakovanem območju in ali se naprava vklaplja z logičnimi cikli. Če opazimo pogoste zagone, previsoke temperature ali stalno vklapljanje pomožnega grelca, ukrepamo z nastavitvami, ne z zviševanjem temperature. Za toplotno črpalko je vsaka stopinja dvižnega voda pomembna, ker vpliva na temperaturni dvig in s tem na COP, kar strokovni viri poudarjajo kot ključno termodinamično povezavo. Drugo pomembno področje so navade. Nizkotemperaturni sistem ni zasnovan za velike dnevne skoke temperature, temveč za stabilno delovanje. Močno nočno zniževanje lahko pri toplotni črpalki povzroči jutranjo potrebo po visoki dvižni temperaturi, kar poslabša COP; pri kondenzacijskem kotlu zmanjša kondenzacijo; pri biomasi poveča število zagonov. Prihranki se ohranijo, če razumemo logiko sistema: raje manj, a enakomerno, kot pa veliko in v sunkih. Na koncu uvedemo preprosto spremljanje. Pri toplotni črpalki spremljamo porabo elektrike in, kadar je mogoče, tudi dobavljeno toploto, da izračunamo SPF in razumemo realno učinkovitost. Strokovni viri poudarjajo, da je SPF uporaben kazalnik, če vemo, katere porabe so vključene. Pri biomasi spremljamo porabo goriva in količino pepela, ker to pogosto razkrije kakovost goriva in zgorevanja. Pri plinu spremljamo porabo in povratne temperature, da vidimo, ali kondenzacija dejansko poteka. S takšnim spremljanjem se ne ukvarjamo zato, ker bi želeli »natančnost za vsako ceno«, temveč zato, ker se najboljši prihranki ohranijo takrat, ko sistem razumemo in ga vodimo z podatki. Če prenovo izvajamo po tem načelu, naredimo dva trajna koraka hkrati: znižamo potrebo hiše po toploti in izberemo napravo, ki to potrebo pokriva z visoko sezonsko učinkovitostjo. Pravila ekodizajna in energijskega označevanja so koristna zato, ker poenotijo podatke in postavijo minimalne zahteve, vendar je končni izid vedno rezultat ujemanja hiše, razvoda, naprave in nastavitev. Zato po kurilni sezoni prenovo vodimo premišljeno, izvedbo zaključimo z dobrim zagonom, nato pa sistem v prvem letu opazujemo, nastavitev pa prilagajamo realnemu življenju. Pri prenovi po koncu kurilne sezone zato vztrajamo pri preprostem načelu: najprej izmerimo in izračunamo, nato izberemo tehnologijo, potem izvedemo montažo, na koncu pa sistem zaženemo in nastavimo tako, da je temperatura ogrevalne vode čim nižja. Če si kot cilj prenove postavimo visoko energijsko učinkovitost, naj bo naš praktični kriterij preprost: nova naprava naj čim več ur v letu deluje mirno, z nizko temperaturo dvižnega voda in z minimalnimi pomožnimi porabami. V hišni praksi to pomeni, da po enem ogrevalnem letu ne ocenjujemo prenove po občutku, temveč po podatkih: porabi energenta, stabilnosti temperature in številu zagonov. Ko nam ti kazalniki povedo, da je sistem uravnotežen in pravilno nastavljen, smo dosegli največjo vrednost prenove: tako se prihranek prenese iz teorije v vsakdan.
Servis in pregled sistema

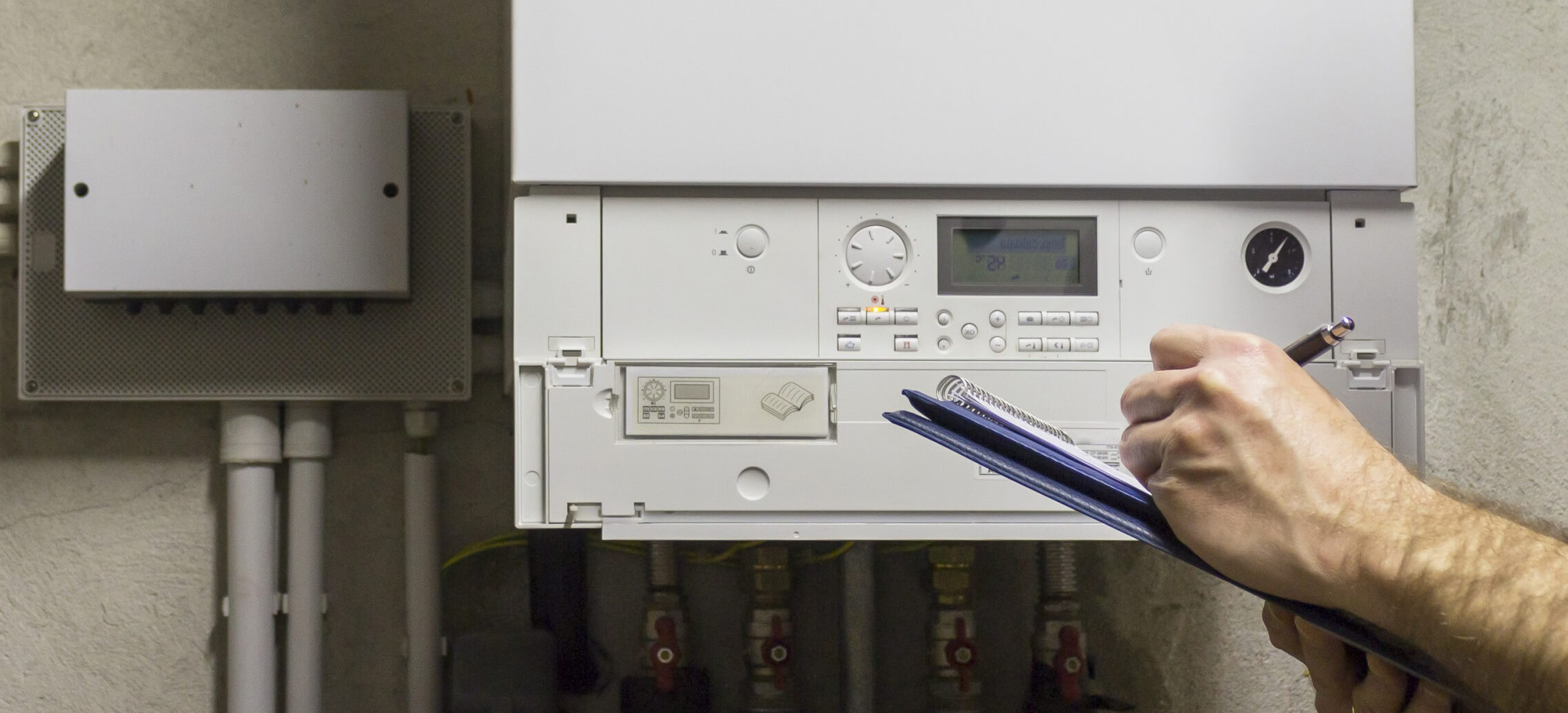

Po uspešnem zagonu nove naprave se torej osredotočimo na to, kako jo v prvem letu vodimo z nastavitvami in podatki. Pri ogrevalnem sistemu, ki že deluje več let, pa je izhodišče drugačno: po sezoni ga ne “zaganjamo”, temveč ga preventivno pregledamo in servisiramo, da ohranimo varnost, izkoristek in zanesljivost tudi v naslednji zimi. Najprej preverimo splošno stanje ogrevalne naprave. Kotlovnica mora biti suha, prezračevana in brez nepotrebnih predmetov. Prah, saje ali obloge na izmenjevalniku toplote zmanjšujejo prenos toplote in povečujejo porabo energenta, zato je mehansko čiščenje ključni prvi korak. Pri napravi na trdno gorivo odstranimo ostanke pepela in preverimo stanje kurišča, pri plinski napravi pa je pomemben pregled gorilnika, zgorevalne komore in dimovodnega sistema. Vsak netesni spoj ali razpoka pomeni potencialno varnostno tveganje. Naslednji korak je pregled hidravličnega dela sistema. Ogrevalni krog mora biti tesen, brez vidnih puščanj na spojih, ventilih ali obtočni črpalki. Tlak v sistemu preverimo na manometru; prenizek tlak lahko pomeni prisotnost zraka ali izgubo vode, previsok tlak pa obremenjuje raztezno posodo in varnostni ventil. Raztezna posoda mora biti pravilno napolnjena, saj zagotavlja kompenzacijo volumske spremembe ogrete vode. Če je njen tlak neustrezen, sistem deluje nestabilno. Posebno pozornost namenimo ogrevalnemu razvodu. Radiator ali talno ogrevanje mora biti odzračen, saj zrak v sistemu zmanjšuje kroženje vode in povzroča neenakomerno ogrevanje prostora. Ob koncu sezone je smiselno preveriti tudi stanje termostatskega ventila, ki uravnava temperaturo prostora. Okvarjen ventil lahko povzroča pregrevanje ali prehladitev, kar neposredno vpliva na bivalno udobje in porabo energije. Pri sistemu s toplotno črpalko preverimo stanje zunanje enote. Uparjalnik mora biti čist in brez listja ali drugih ovir, ki zmanjšujejo pretok zraka. Električni priključek mora biti mehansko nepoškodovan, izolacija vodnikov pa brez znakov pregrevanja. Serviser pregleda hladilni krog, delovanje kompresorja in nastavitve regulacije. Prav regulacija je ključna za optimalno delovanje, zato je po sezoni priporočljivo preveriti krivuljo ogrevanja in delovanje tipala zunanje temperature. Ob koncu servisa preverimo tudi delovanje varnostnih elementov. Varnostni ventil mora ob preseženem tlaku odpreti in zaščititi sistem, termostat mora pravilno izklopiti napravo ob doseženi temperaturi, obtočna črpalka pa mora delovati brez pretiranega hrupa ali vibracij. Vsaka nepravilnost je opozorilo, da je potreben poseg strokovnjaka. Pomembno je poudariti, da redni letni servis ni le priporočilo, temveč naložba v daljšo življenjsko dobo ogrevalne naprave. Učinkovit sistem porabi manj energenta, obraba je manjša, tveganje za okvaro sredi zime pa bistveno zmanjšano. Če sistem po sezoni pregledamo pravočasno, imamo dovolj časa za odpravo morebitnih napak, še preden nastopi nova kurilna sezona. S tem pristopom ogrevalni sistem ostane zanesljiv tehnični del hiše, ki zagotavlja toploto brez nepričakovanih prekinitev. Preventivni pregled po končani sezoni je zato eden najpomembnejših korakov odgovornega lastnika hiše.
pripravil: M.A.
